오늘은 [Flip]과 [Follow Me]라는 중요한 기능(CAD에서의 Mirror 기능)을 배웠다.(p152~)





Flip

Flip의 아이콘과 실행시 표시되는 모양이다.

Flip은 최신 기능으로, 옛날 스케치업(2023 이전 버전)에서는 다른 방식으로 해당하는 기능을 썼었다고 한다.

혹시나 이전 버전에서 작업하게 될 수도 있으니 숙지해둬야 한다고 하셨다!



옛날 방식

바로 [Scale]을 활용하는 것이다.

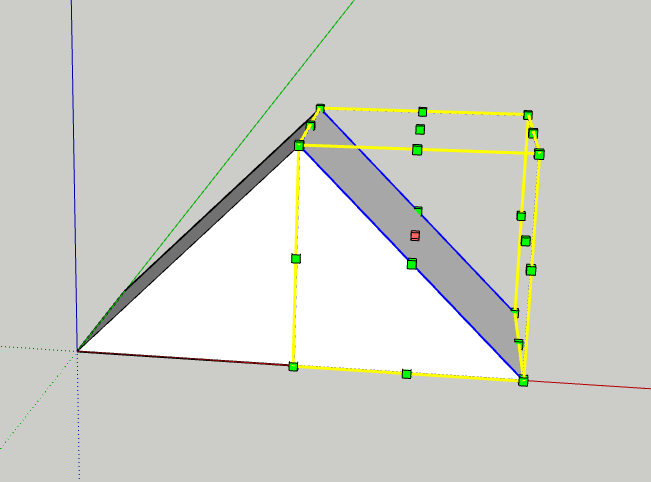

*[Scale>Ctrl>-1입력]으로 가능하다. 반대방향로 Scale 복사해버리는 것이다.(기발함에 무릎을 탁 친다😂)



Flip 기능

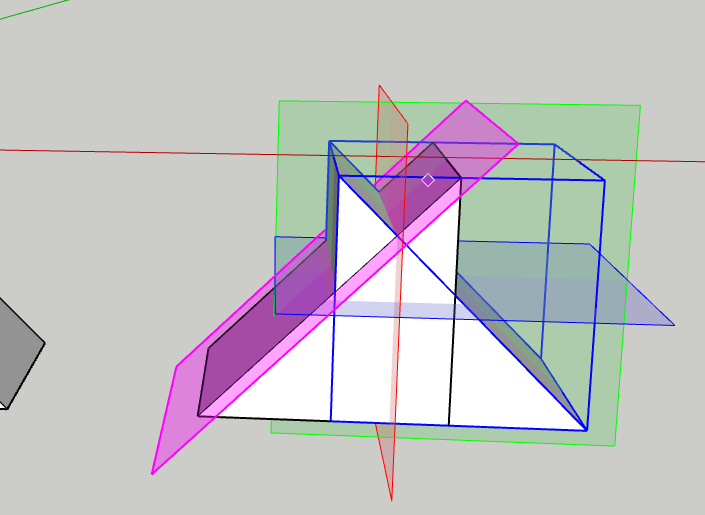

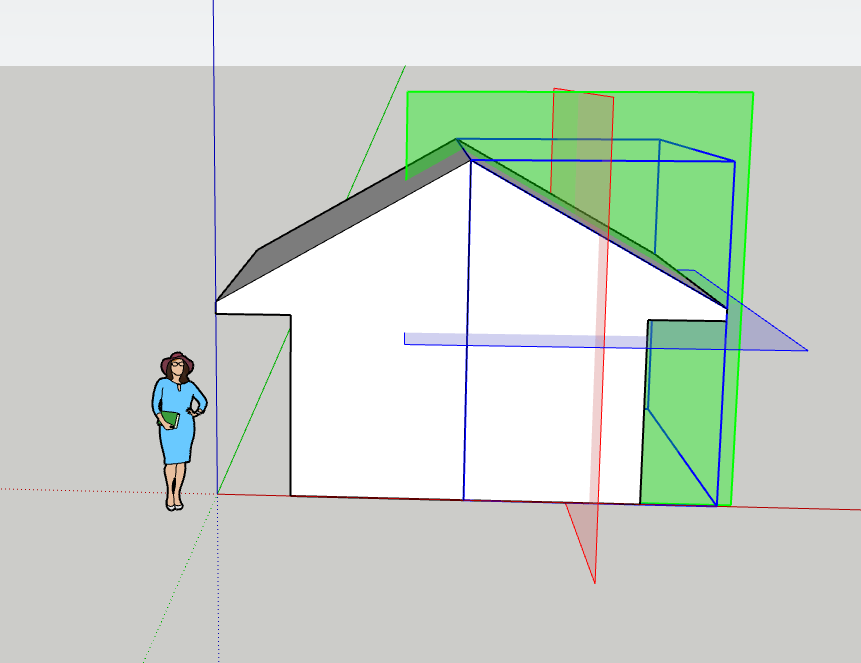

Flip 실행 시 생성되는 Axis plane을 드래그로 빼낸 후 거리값을 입력하여 복사할 수 있다.

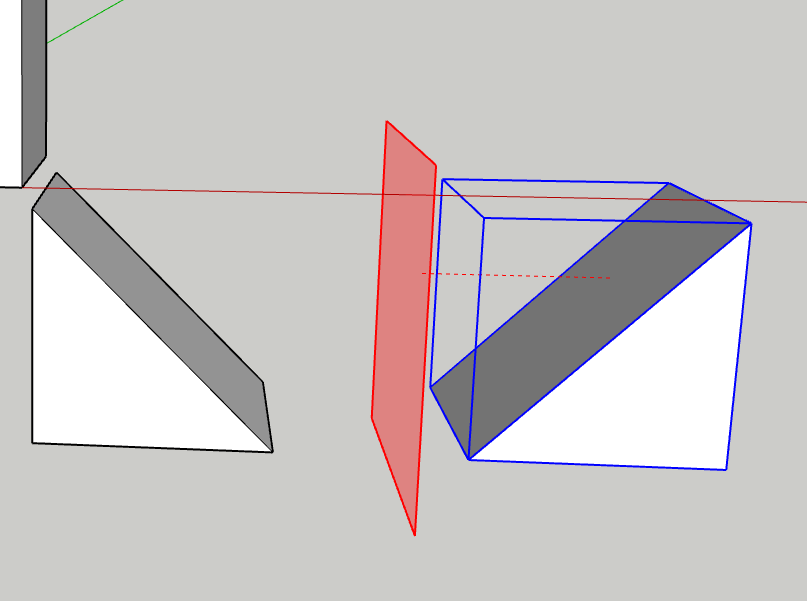

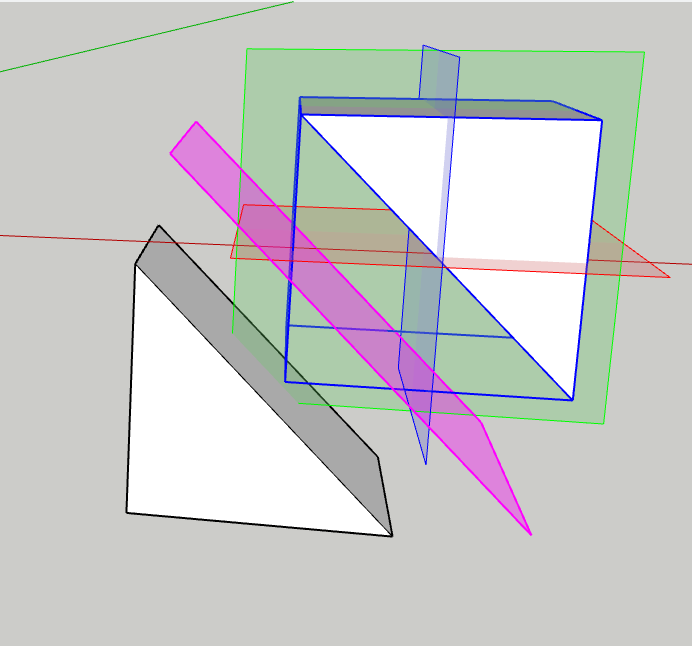

*아래와 같이 빗면에 대한 Flip도 가능하다.

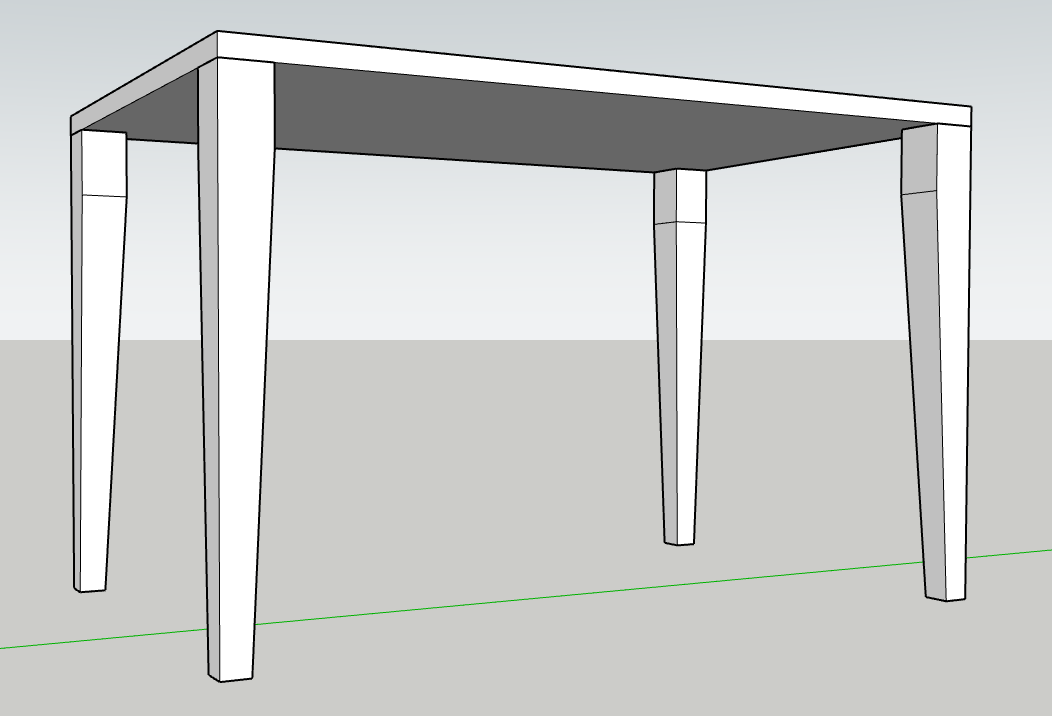

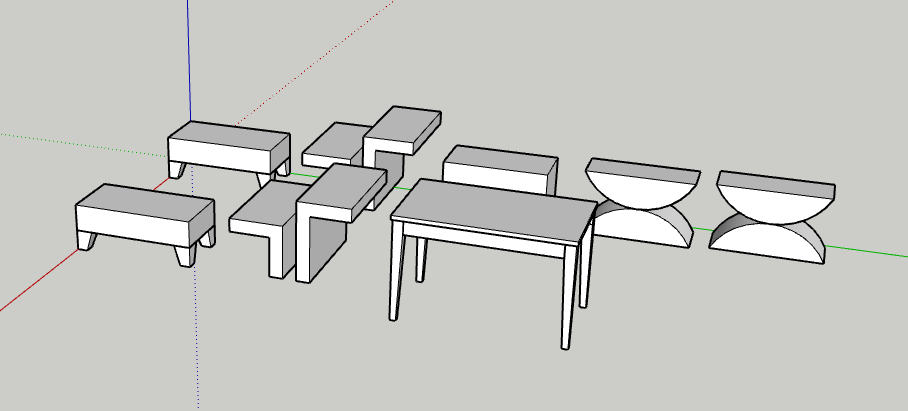

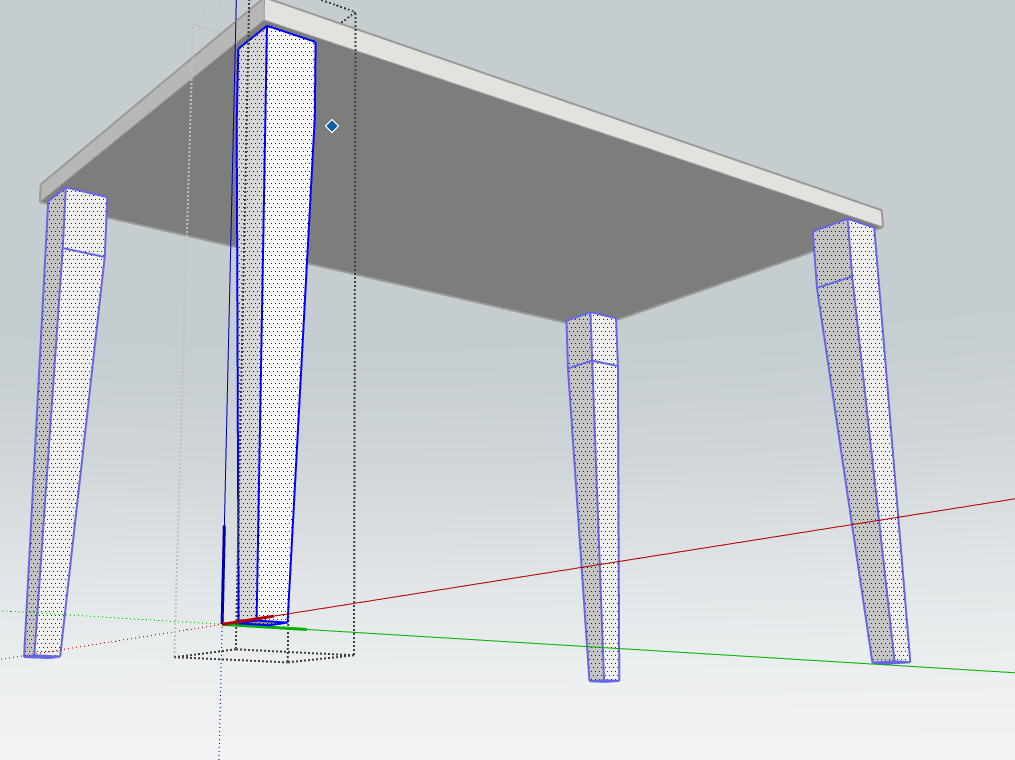

Flip 활용 예제 -TABLE

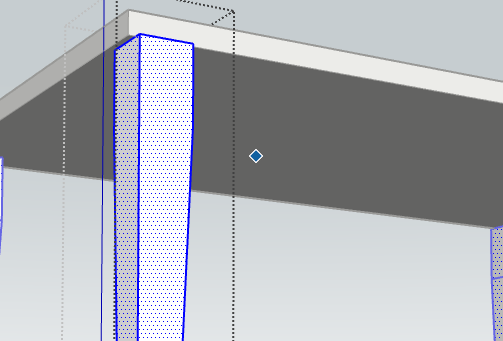

책상을 그리는데 있어 순조롭다가 component로 지정해둔 다리를 상대좌표를 사용해 <10,10,0>씩 안쪽으로 넣는 단계에서 막혔다. 우측 이미지처럼 안쪽이 아니라 바깥으로 튀어나가버리는 것이다.



<-10,10,0>을 입력하니 가능했지만 이해하고 싶었다.

교수님께 여쭤보니, 가이드북과 스케치업 설정의 차이 때문인지 상대좌표의 기준이 달랐다.

(좌표 시스템에 있어서는 굳이 깊이 파고들어 이해하려고 하지않아도 될 것 같다.)

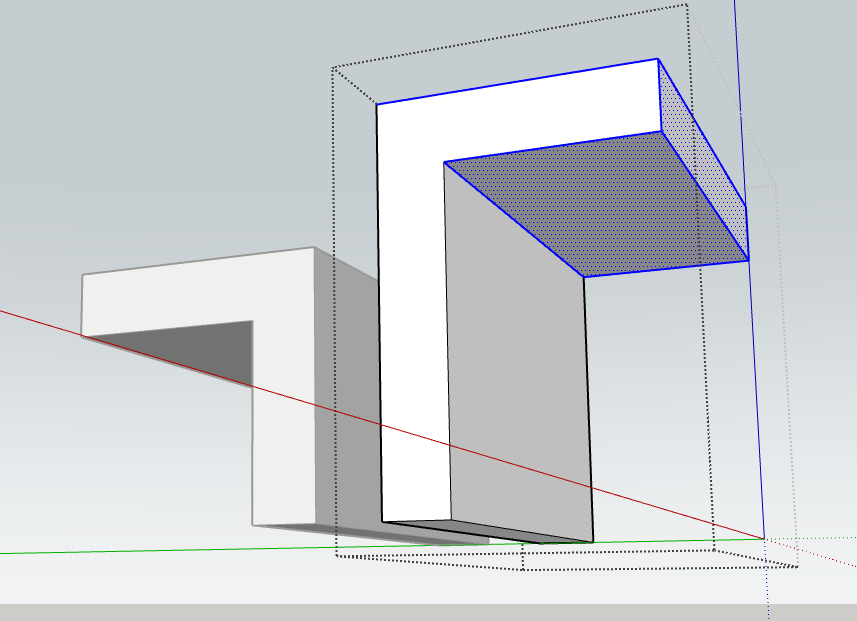

Flip 활용 예제 - 높이가 다른 ㄱ모형

우측 사물만 200 더 뽑아야했다.

나는 사물을 위로 200을 올린 후 아랫면만 아래로 200 내렸다. 따지고보면 이중잡업이다.

교수님은 윗면만 선택하여 위로 200 move했고, 단연 교수님의 방법이 더 간단하고 빨랐다!

또 하나 배워간다.👍🏻



Flip 활용 예제 - Table with Quadripod shaped legs(방파제형 다리가 있는 테이블)

주어진 다리의 규격은 두께 20, 길이 100이다.

나는 100,100의 사각형을 만들고 80,80의 사각형을 덮어씌운후 지워 ㄱ모양을 만든 후 작업했다.

교수님은 20,20의 사각형을 100만큼 내린 후 윗단의 길이20의 변2개만 복사하여 20만큼 내렸다. 그리고 Push툴로 80만큼 빼줬다.

이렇듯 같은 모양도 여러가지 방법이 존재한다.







Follow me

Follow Me는 '날 따라와~'하는 이름으로부터 유추할 수 있다.

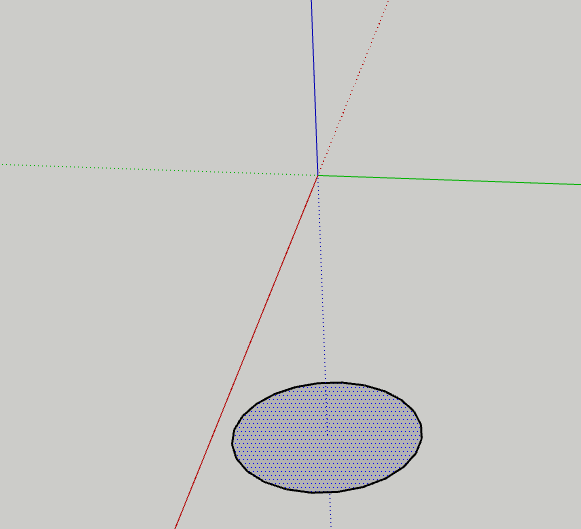

우선 '경로'와 '회전면'이 필요하다.

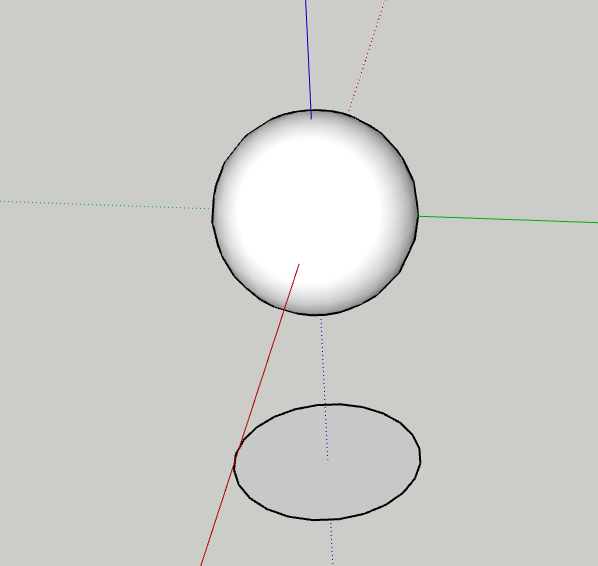

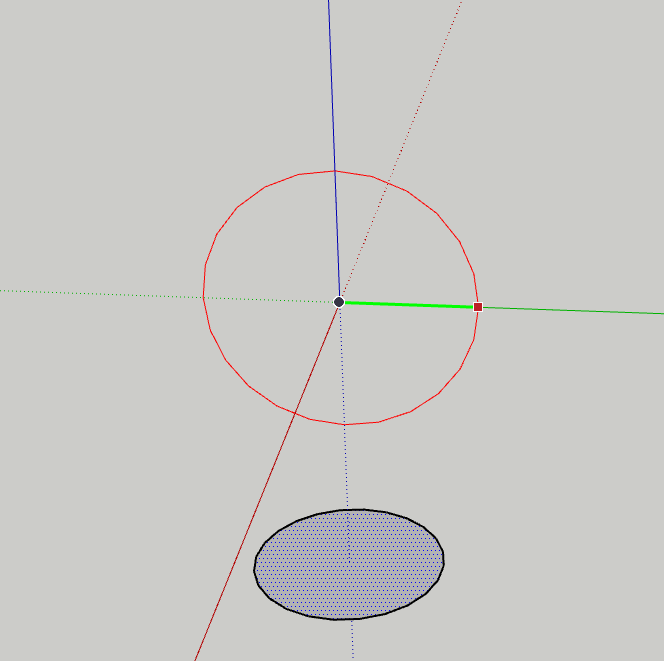

위 이미지에선 하단의 원이 경로이고, 중심에 그려진 원은 회전면이다. 그렇게 구가 완성된다!

*Follow Me 실행 방법 : 경로 선택(면은 필요없지만 선은 무조건 선택되어야한다.)>[Follow Me]>회전면 선택

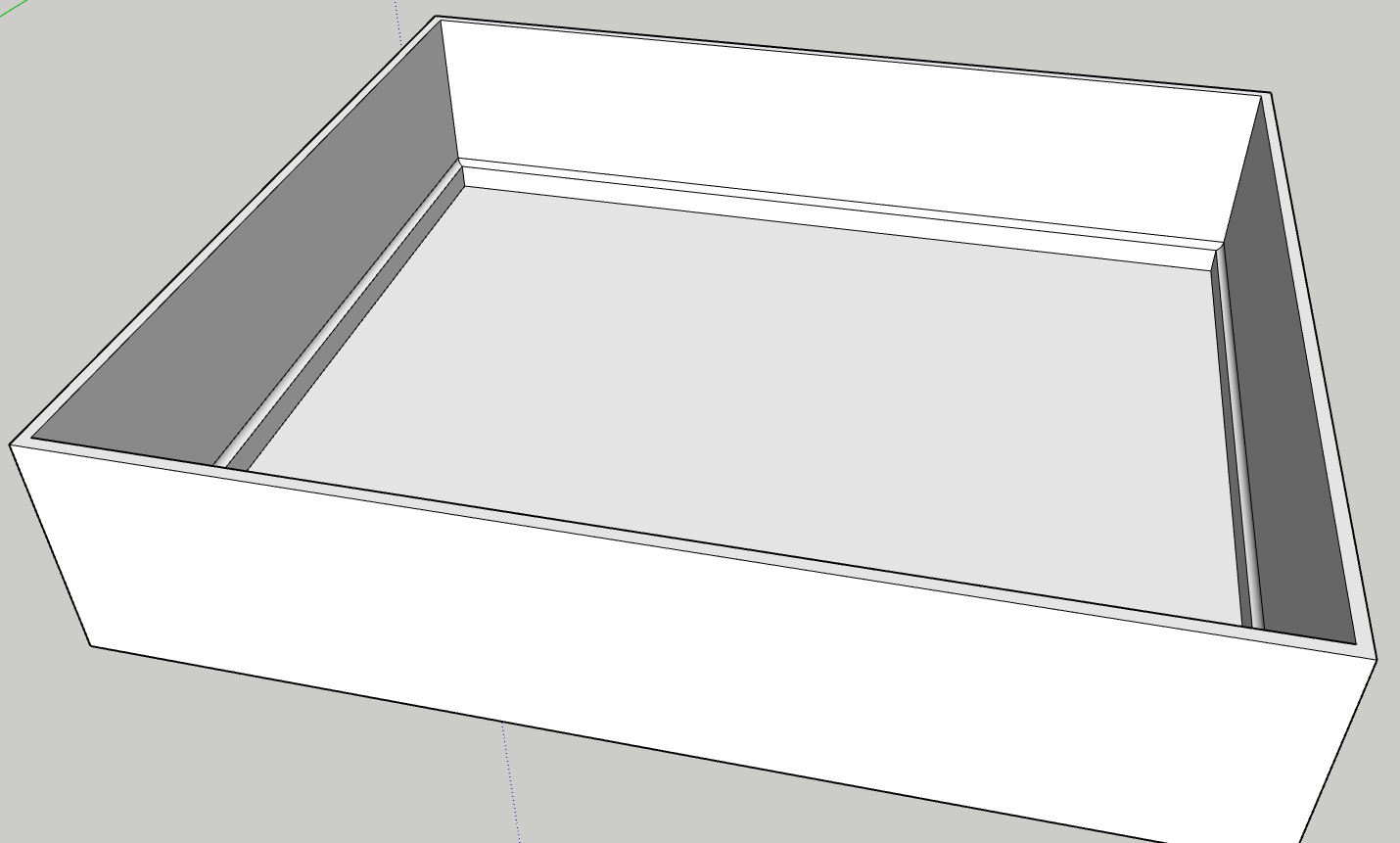

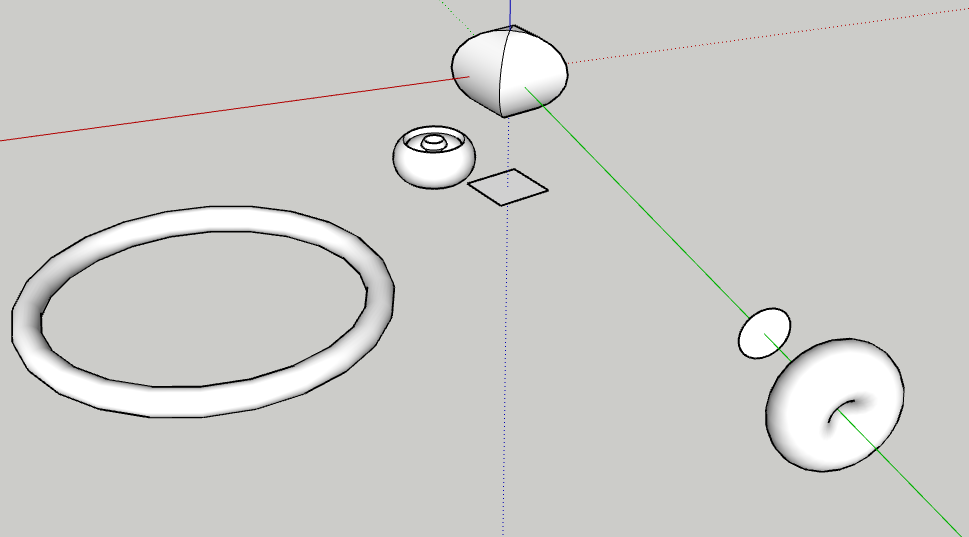

*간단한 Follow Me 결과물이며, 인테리어 몰딩에도 활용이 가능한 유용한 기능이다.



Follow Me 팁 - Guideline on Z axis

처음엔 너무나 이해가 가지않아 날 바보로 만들었던 Follow Me를 연습하다보니 나름의 노하우가 생겼다.

원점에서는 같은 Z axis 상에 경로와 회전면을 만들기 쉽지만 다른 곳에선 같은 Z axis 위에 만들기 힘들었다.

그래서 위 이미지처럼 가이드라인을 Z axis으로 만들어서 그리니 만들기 쉬웠다!



Follow Me 활용 예제 - Trumpet shaped table(나팔형태 테이블(?))

나팔모양 예제, 처음엔 왼쪽처럼 어설프게 만들었다.

나팔의 회전면을 어떻게 만들까 고민해도 답이 안나와 교수님께 결국 물었다.

답은 곡선을 위해 Arc(호)를 이용하는 것..!

나는 원을 그린 후 잘라서 만들려고 했지만 잘 그려지지않았다.

하지만 Radius값만큼의 정사각형을 그린 후 Arc를 만들어내면 부드러운 곡선형태가 그려졌다.



Follow Me 팁 - 반원 경로를 자르는 방향

반원의 경로를 어떻게 잘라주는지도 중요하다.

회전면과 동일한 Axis 방향으로 잘라야 의도한대로 Follow Me된다.

*맞지않게 그리면 우측 이미지와 같이 망가진다.



Follow Me 팁 - 경로의 segment 조정

경로의 segment 값을 올림에 따라 완성되는 회전체의 퀄리티도 높아진다.

*덩달아 용량도 높아지니, 적당히 조절해야 한다.



*Follow Me를 활용해서 만든 단순하고 화려한 형태들.





그외의 SketchUp 팁

Arc의 Radius 값 조정

*Radius값이 다양하게 주어져 만들기힘든 모형이 있다면, 임의의 Arc를 그린 후 Tray에서 Radius 값을 조정해서 간단히 만들 수 있다.



Multiple Copies(Guideline)

Guideline도 복사할 수 있다. 복사할 수 있다면 다중복사도 할 수 있다.

[Move>Ctrl]>Copy>'/7'



*스케치업 팁

Undo : Ctrl+Y(or Ctrl+Shift+Z)
