서울시중부기술교육원 인테리어디자인/스케치업(SketchUp)6 - Rotate 활용 등

p130

모델의 형태 변형하기



스케치업 모델링환경 재설정

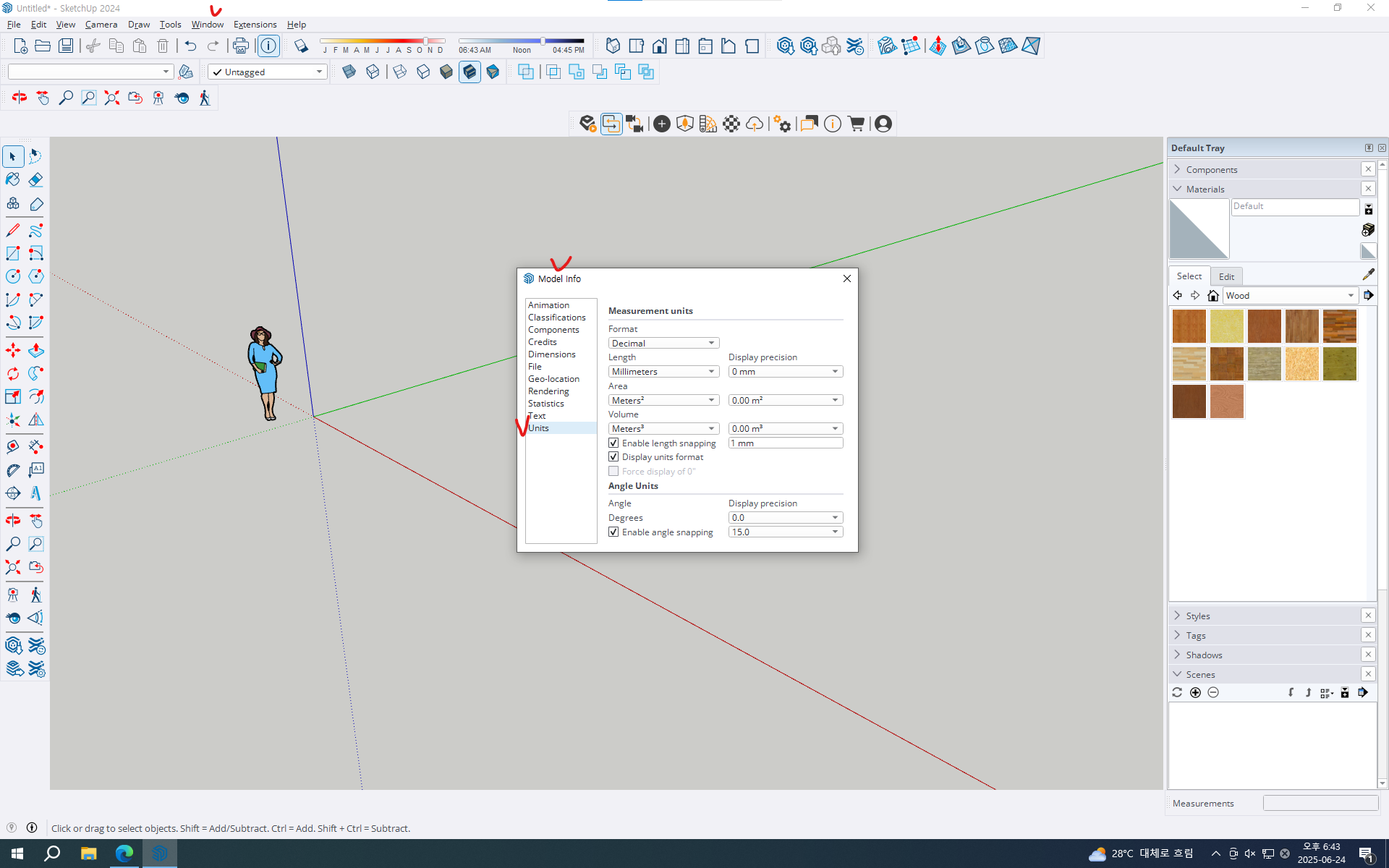

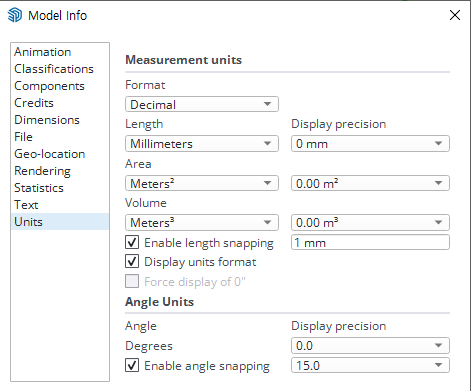

Window>Model info>Unit

*Snap의 단위와 같은 디테일한 변경 가능

*각도가 돌아가는 단위도 변경가능(교수님께는 15'가 가장 적당했음)











SketchUp 꿀팁 - Move 활용



선/면 나누기

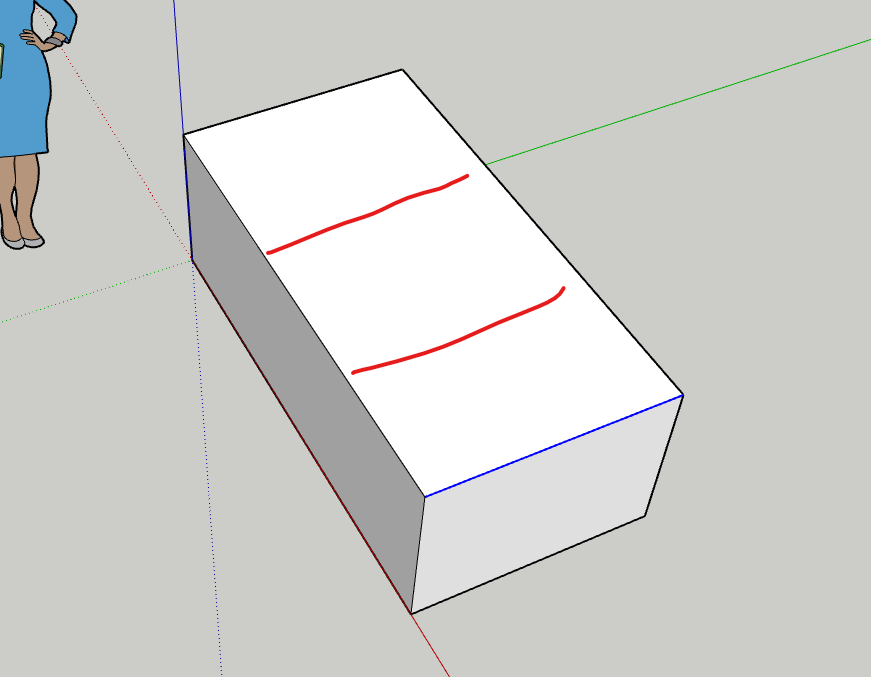

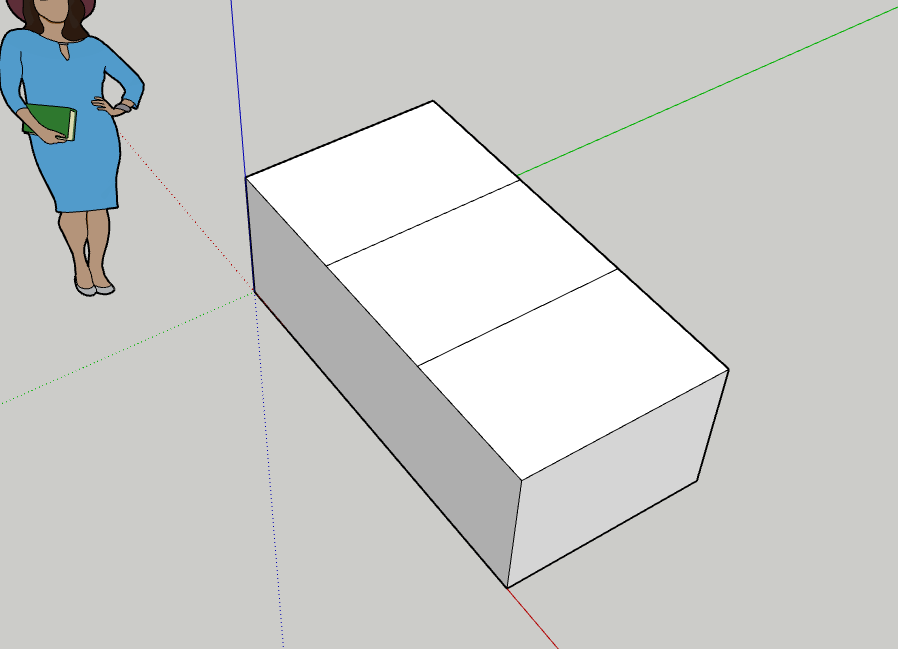

좌측 이미지처럼 선을 긋고싶다고 해보자.

다른 방법도 있겠지만, Multiple Copies(다중 복사) 활용과 Divide 기능이 대표적이다.

1.Multiple Copies 활용

*가장 끝 Line을 [Move+Ctrl]로 복사하여 반대쪽 끝으로 붙여넣은 후 '/3'를 기입하여 다중복사





2.Divide 기능

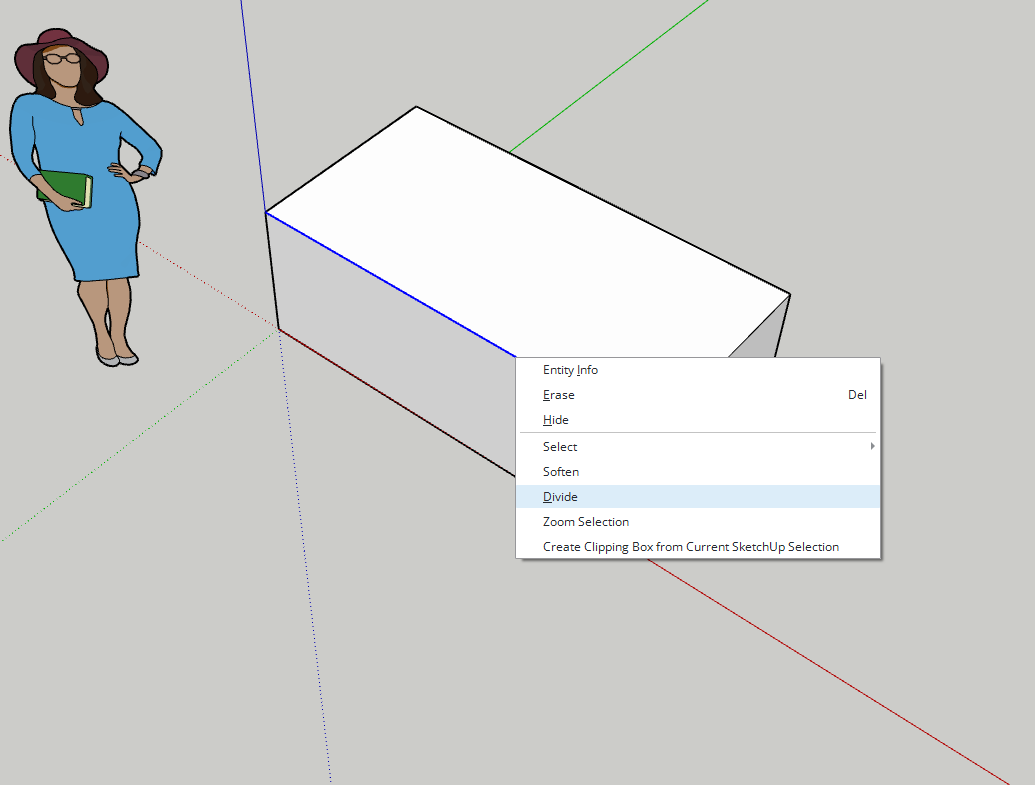

*나눌 선을 우클릭 후 Divide 선택

 -나눠진 line은 합칠 수 없다. (선을 겹쳐서 긋고 지우거나, '웰드'라는 외부기능 사용 필요)





높이를 줄때 Push 대신 Move !

높이를 변경할 때는 Push만 떠올려버리기 쉽다.

하지만 Push가 아닌 Move를 활용하면 더 다양한 변경이 가능하다.

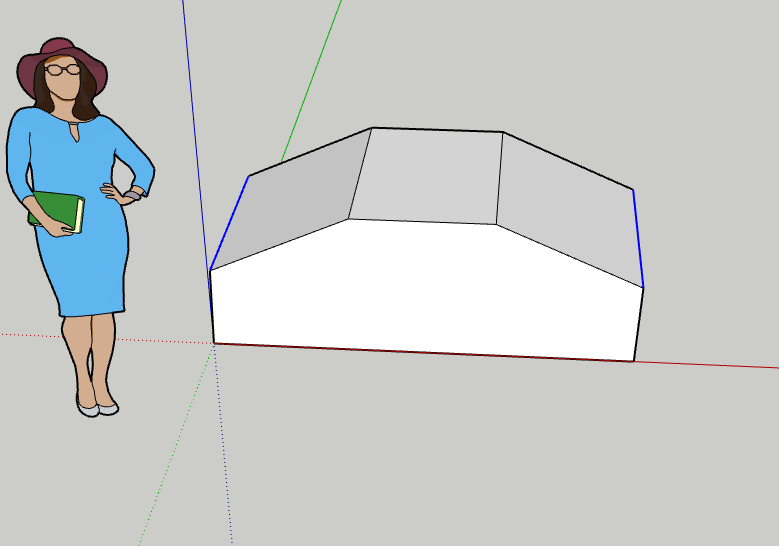

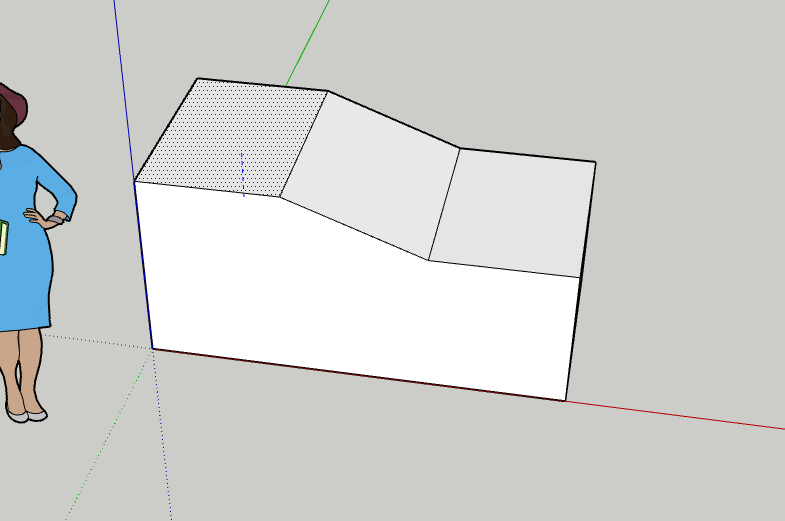

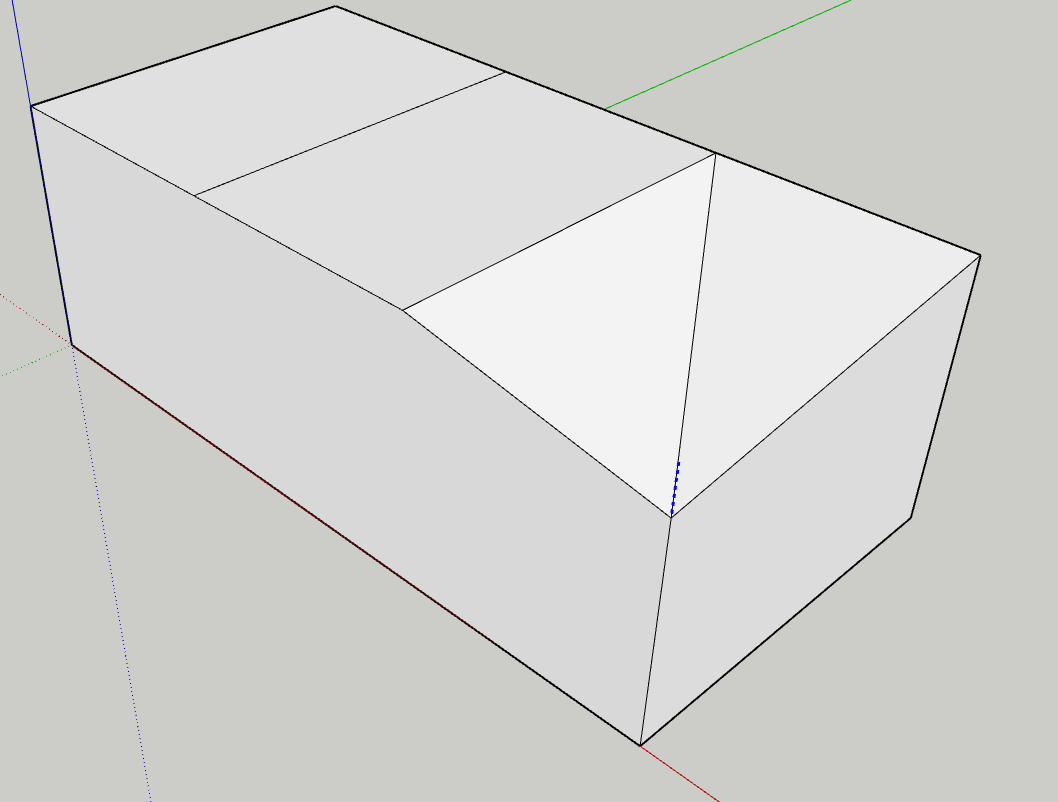

*Move툴로 선/면을 움직여 위와 같이 경사를 줄 수 있다.

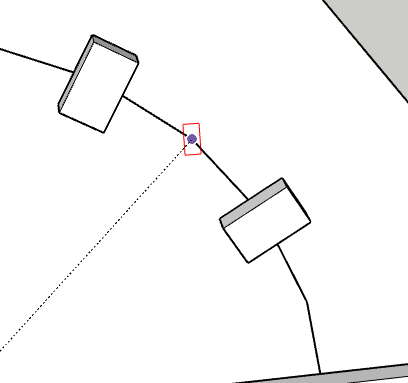

점 Move : Move툴을 먼저 선택하고 점에 갖다대면 점 선택이 가능하다.

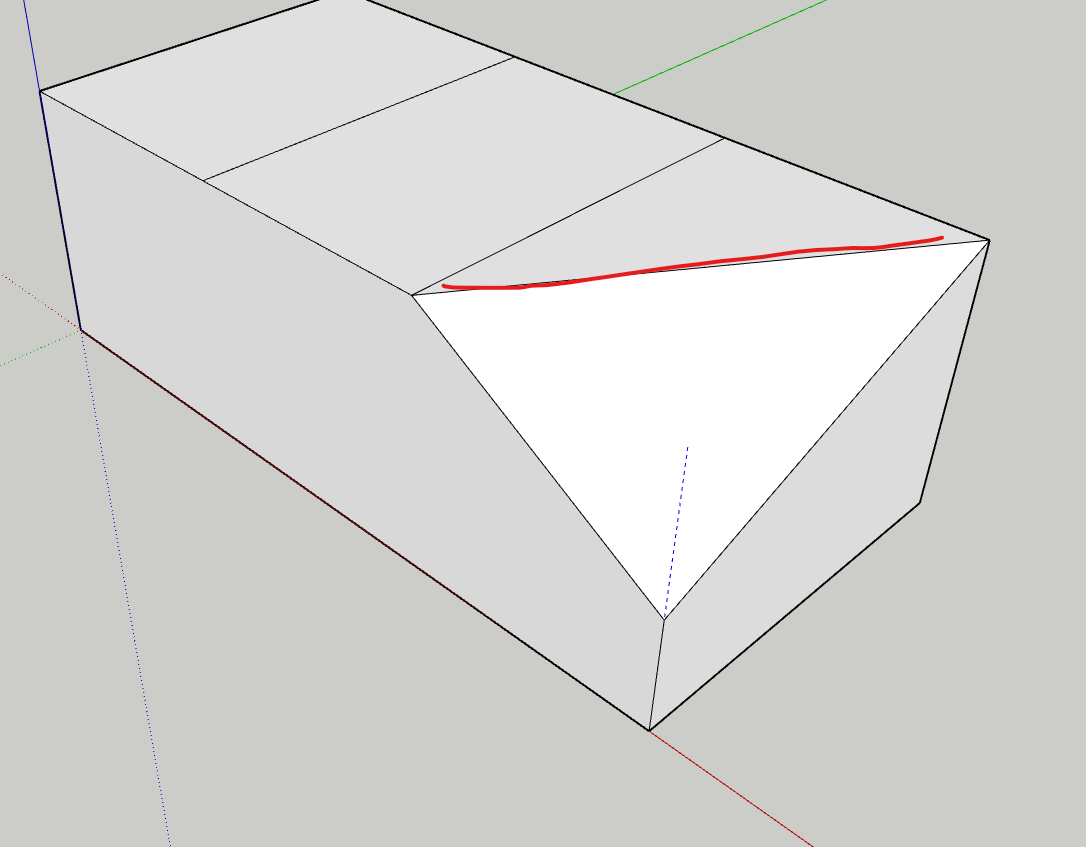

*우측 이미지과 같이, 대각선을 하나 그어놓고 점을 Move하면 왜곡없이 의도대로 움직일 수 있다.

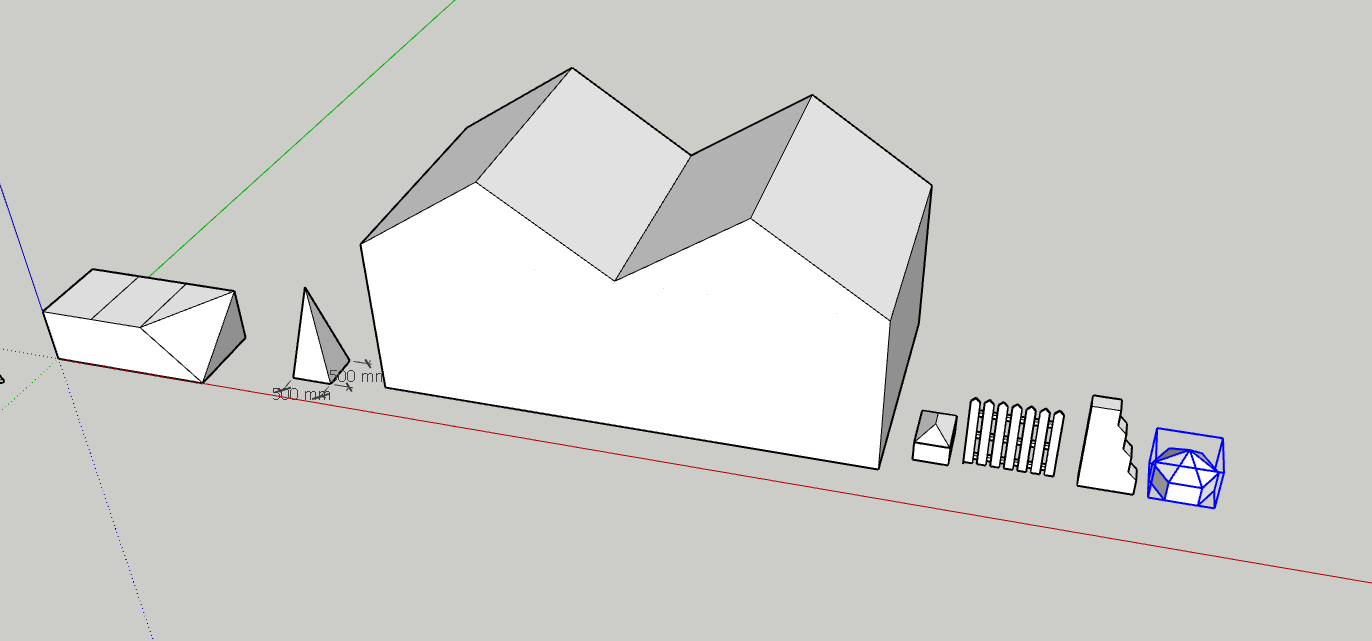

Move를 활용한 예제들

큰 어려움 없이 Move를 활용하여 만들 수 있는 모양들!







SketchUp 꿀팁 - Rotate(회전) 활용



Rotate 팁 !

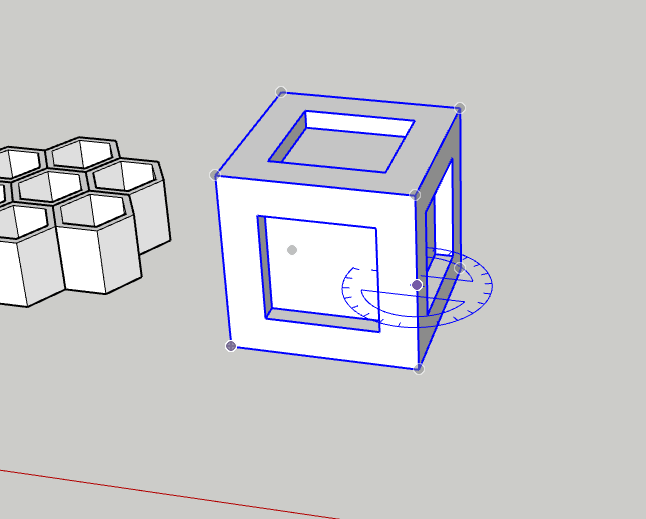

회전을 할때는 방향키로 Z axis(파란색 축)로, 혹은 원하는 Axis대로 고정한 뒤 돌리는게 용이하다.



Rotate/Multiple Copies 활용

먼저 Rotate에서 0°와 360°의 개념을 이해할 필요가 있다.

스케치업에서 0°와 360°는 표현되진 않지만 엄연히 다르다. 360°를 입력하려면, Rotate 실행 후 직접 '360'을 입력해줘야 한다.

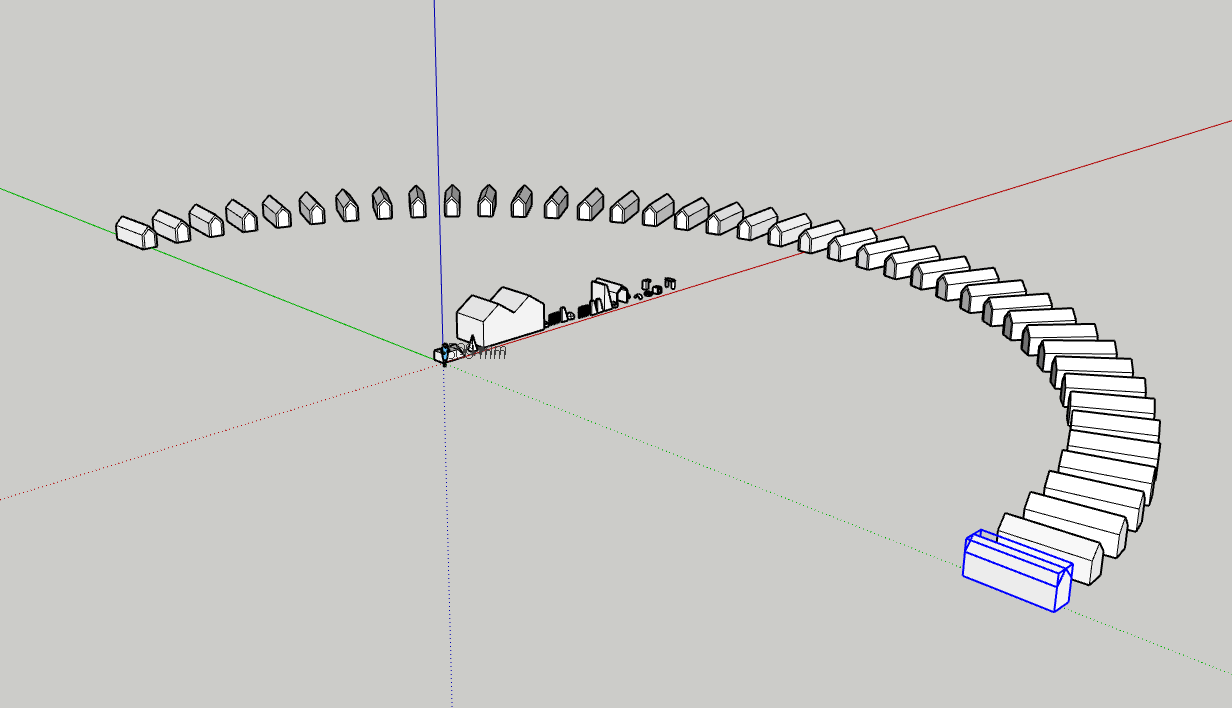

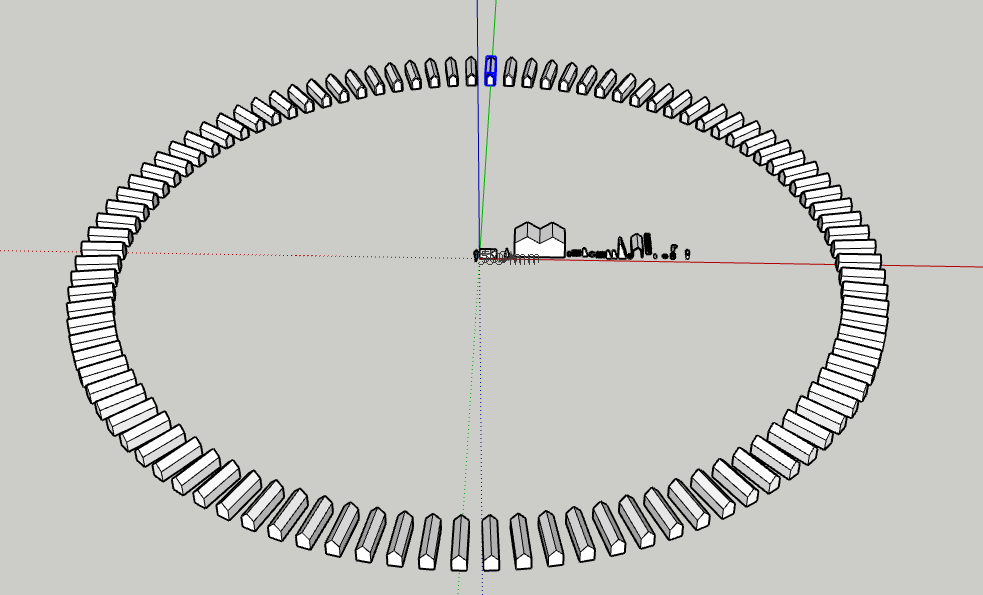

*이를 활용하여 Rotate>360° 입력>Multiple Copies('/50' 등의 값을 입력)하면 상단 이미지와 같은 표현을 할 수 있다.

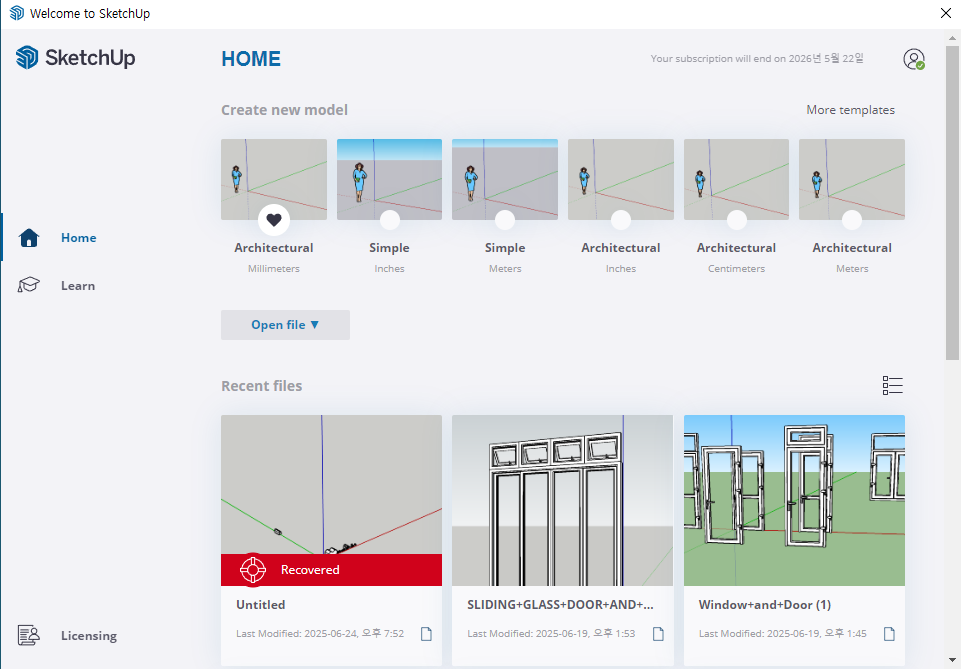

*점점 용량이 많아지고, 스케치업이 튕기는 현상도 생길 수 있는 타이밍이다. 갑자기꺼지면 당황하지말고 우선 다시켜서 화면 하단의 Recovered를 확인해보자.

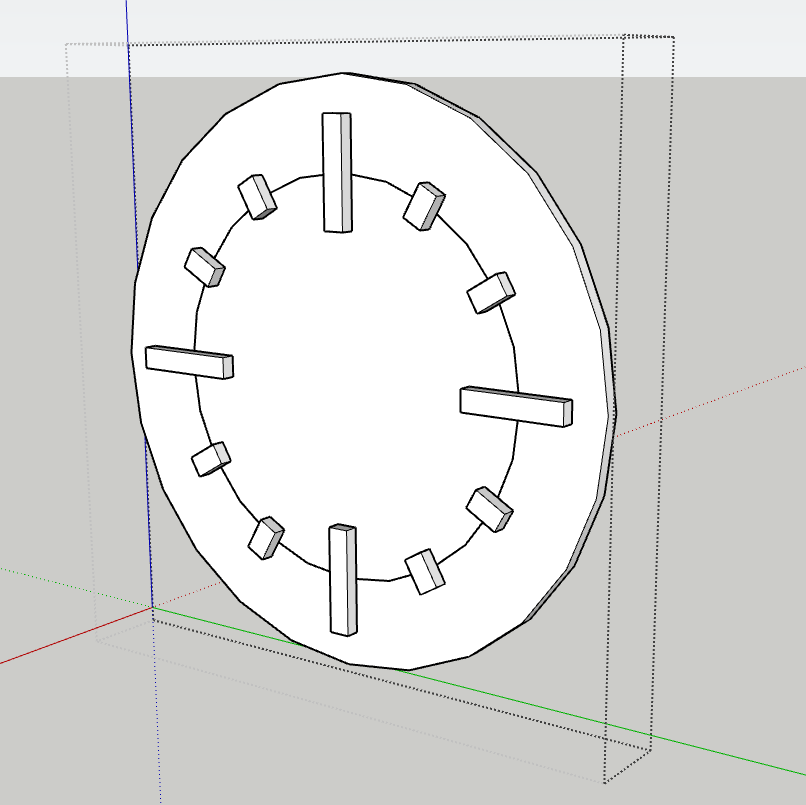

Rotate 활용 예제 - Clock(시계)

교재의 예제 중에 손에 꼽을 정도의 난이도였던 시계!

순서대로 설명하자면,

1.Circle/Offset을 사용하여 시계판 제작 후 Group

2.시계의 짧은 눈금을 12시 방향에 하나 만들어넣고, Rotate를 활용하여 12개 다중복사한다.

3.12/3/6/9에 해당하는 눈금만 Make Unique로 지정하여 Scale을 통해 위아래로 3배 늘려준다.

*[Make a component]한 다음 특정 몇개의 대상만 바꿔주려면 [Make unique]를 활용할 수 있다.

*최초 눈금을 만들어넣을 때, 아래 이미지와 같이 사각형을 중심에서부터 그리는 방법은 [Rectangle>Ctrl]이다.

*기본적으로 Component를 활용해 일괄변경할 때는 해당 Component안으로 들어가서 변경해야 일괄적용된다.

*특정 대상만 변경할 때 Scale을 활용하는데, 이때 [Scale>Ctrl] 후 3을 입력하면 Center를 기준으로 위아래로 3배가 길어진다.

 -[Scale>Shift]도 기능이 존재한다.

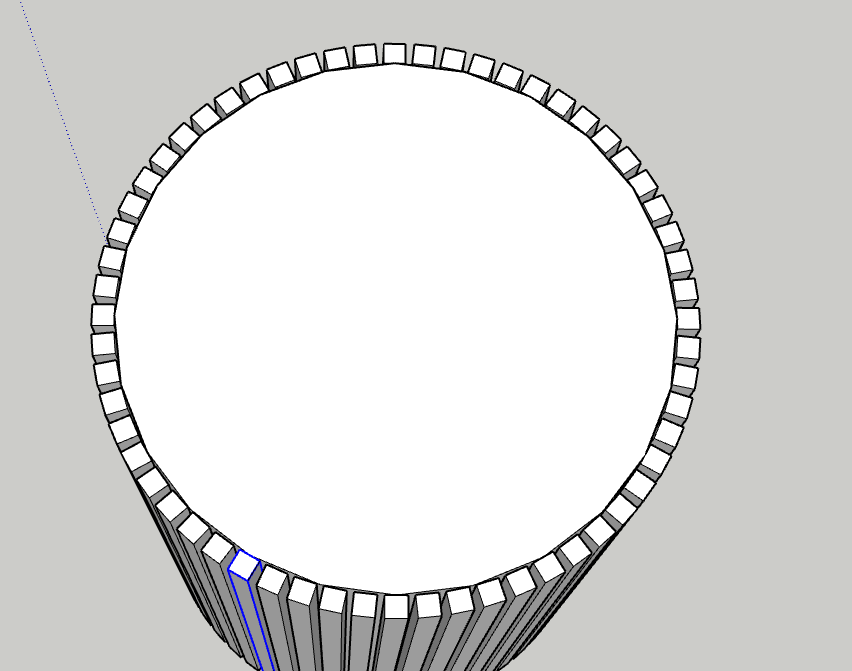

Rotate 활용 예제 - Wood decorated table(나무장식 테이블)

이 예제도 처음에 헤맸는데 그 이유는 사각형 장식 때문이다.

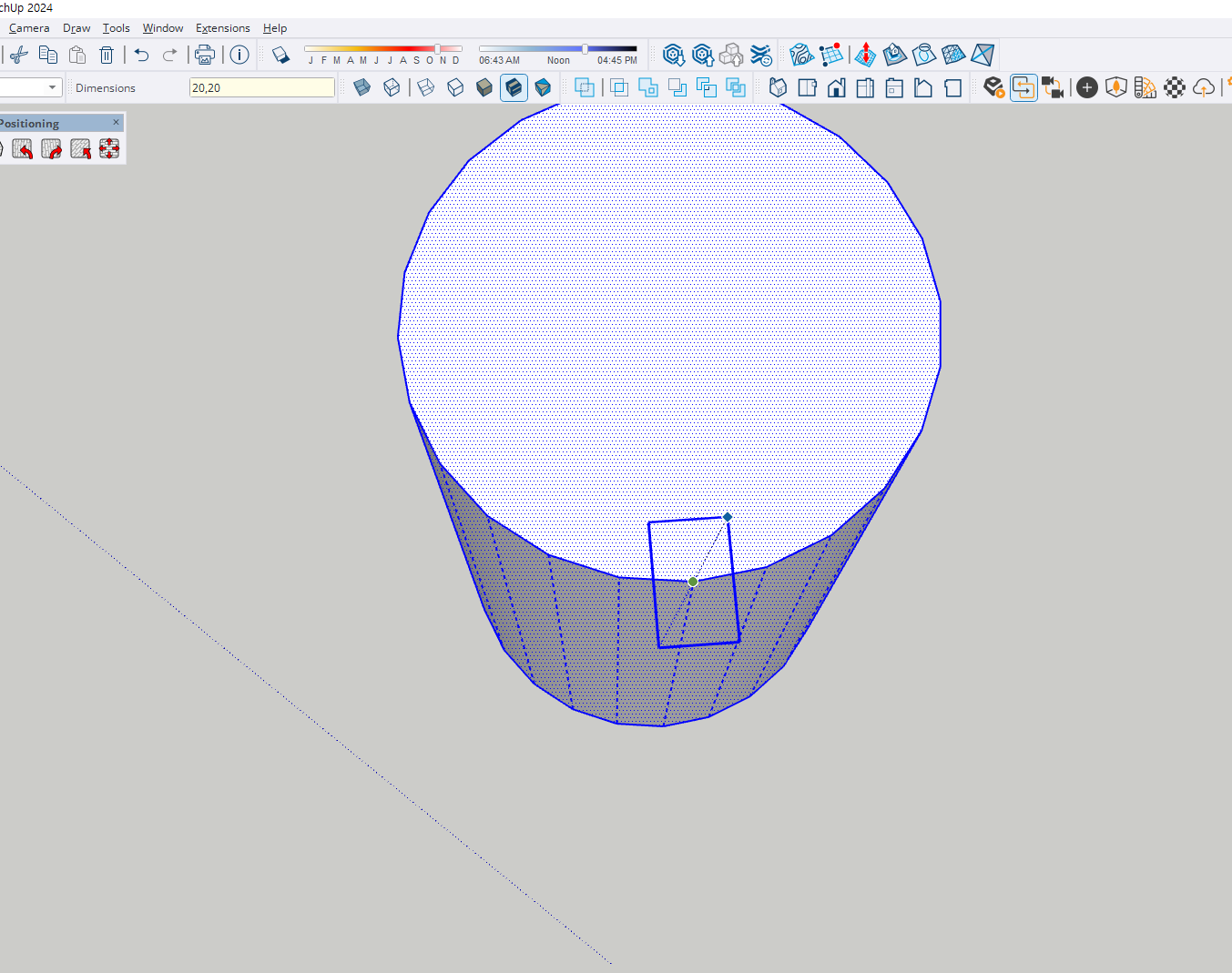

원통 위에 그대로 그린 사각형을 Rotate하니, 원통의 segment가 낮을수록 Rotate된 사각형들의 각이 예쁘지않게 생성되었다.

이것도 앞서 배웠던 [Rectangle>Ctrl]로 해결가능했다.

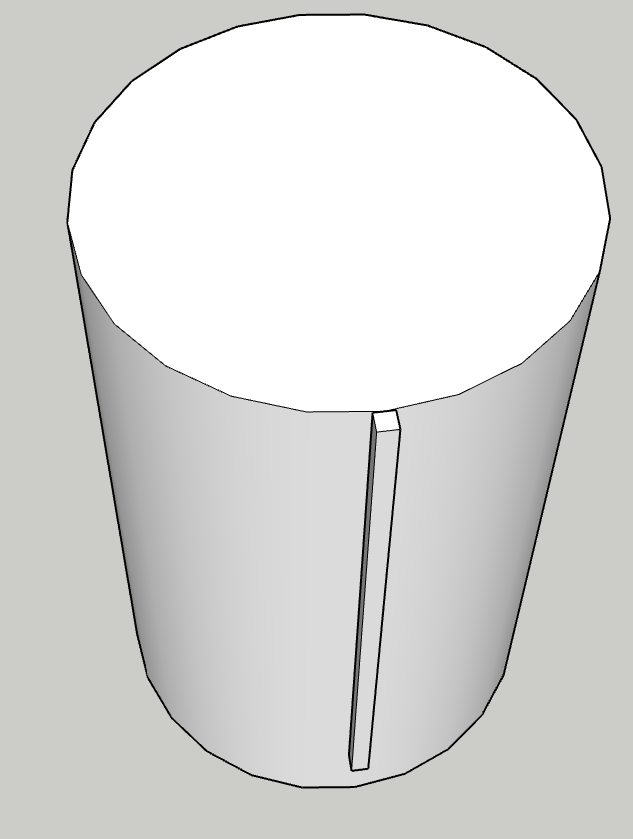

*다만 이렇게 중심에서 사각형을 만든 후, 가장 표면으로 Move해줘야 원형에 파묻히지 않는다.

*같은 모양이 반복되는 형태에선 Group보다는 Component로 하는 습관이 좋다.

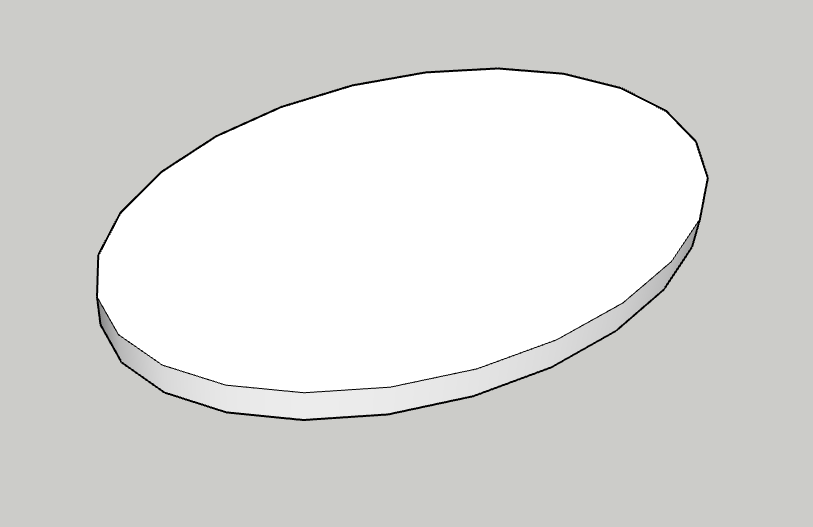

Rotate 활용 예제 - Oval Shape(타원형)

이런 타원을 만들때 팁으로 Scale을 활용하기 쉽도록 10의 자리의 값으로 설정해서 만든 후 후수정하는 방법을 배웠다.

예를 들어 가로/세로가 각각 800/500mm인 타원을 만들어야 한다면?

1.가로/세로가 각각 1000mm인 원(R500)을 먼저 만들어준다.

2.Scale 실행 후 각각 0.8/0.5의 값을 입력하면 800/500mm의 가로/세로를 가진 타원을 만들 수 있다.
