들어가자마자 바로 캐드(CAD) 수업이 시작됐다!



건축의 꽃은 캐드와 스케치업.

처음에만 그럴지 모르겠지만, 역시 나에게는 스케치업보다 캐드가 어렵다.





오늘은 평면도를 보고 단면도를 그리는 전산응용건축제도기능사 과제를 배웠다.



기본

판만들기

420*297 판을 만든다.

판을 지정하고 명령어 SC 입력, scale값 40입력.



*DLI -선형치수

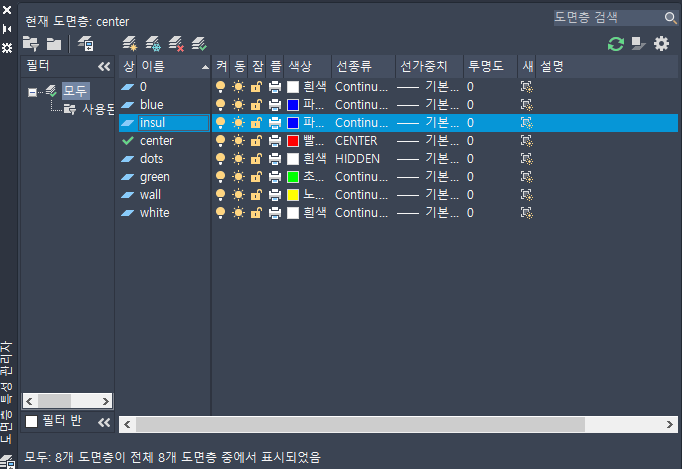

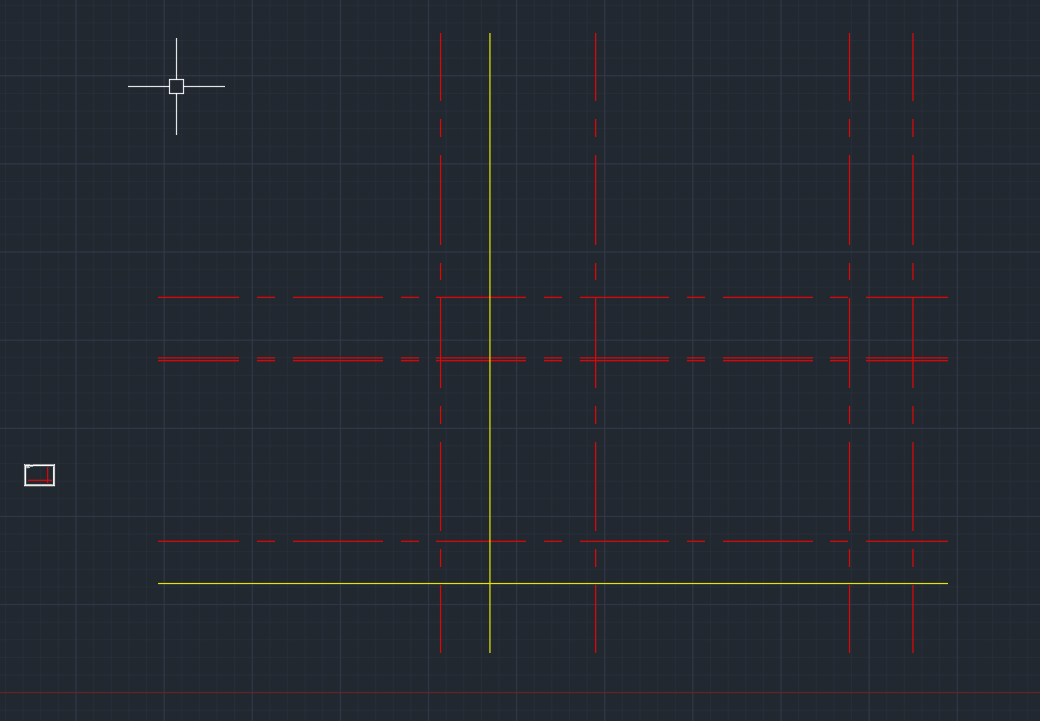

레이어 초기세팅



*30cm자를 갖고 종이에 대보며 길이를 가늠하기 용이하다.

*계단 한칸150으로 계산(이런 값은 굳이 도면에 안나와도 시험을 위해서는 외워야한다.)







GL에서 +600(바닥면)+2400()-40(반자돌림)+900(테두리보 높이)

*

세로선에서+3600(외벽 w/창문)+1500(방1 내벽)+700(절단선 끝부분)

*절단선에 걸쳐있는 4포인트만 띄워줌



마룻대와 GL만 노랑으로

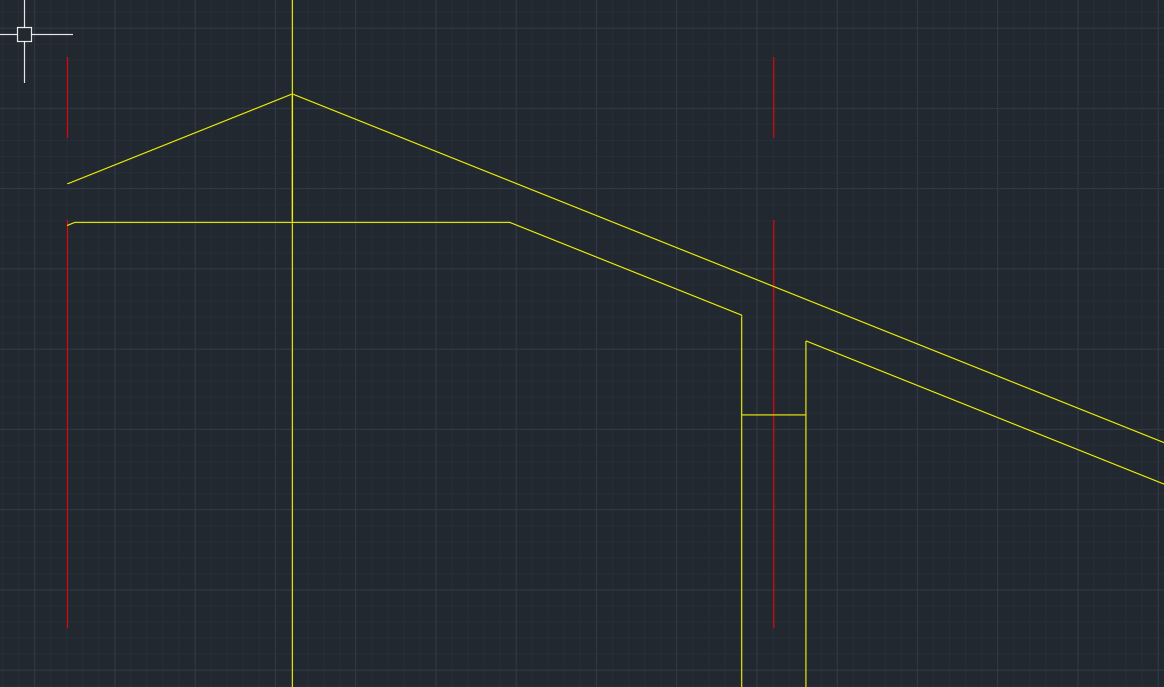

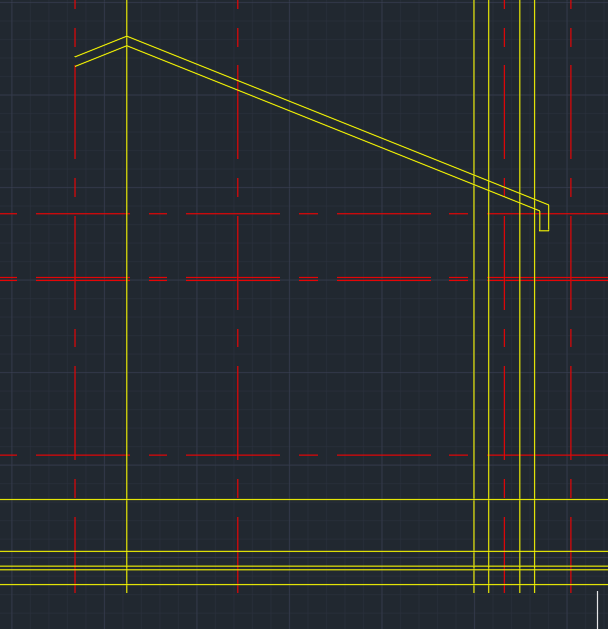

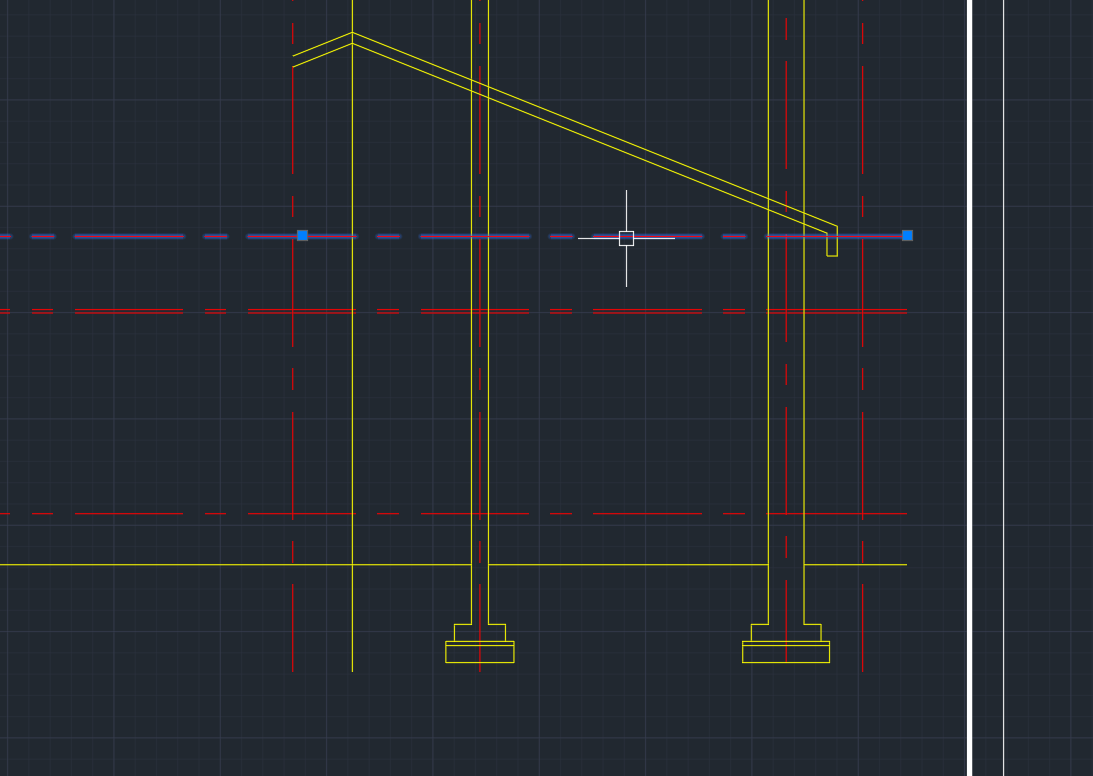

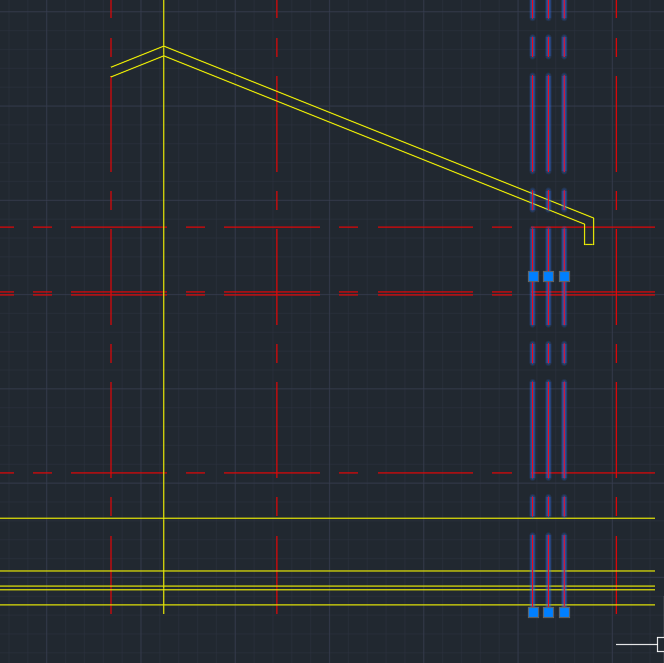

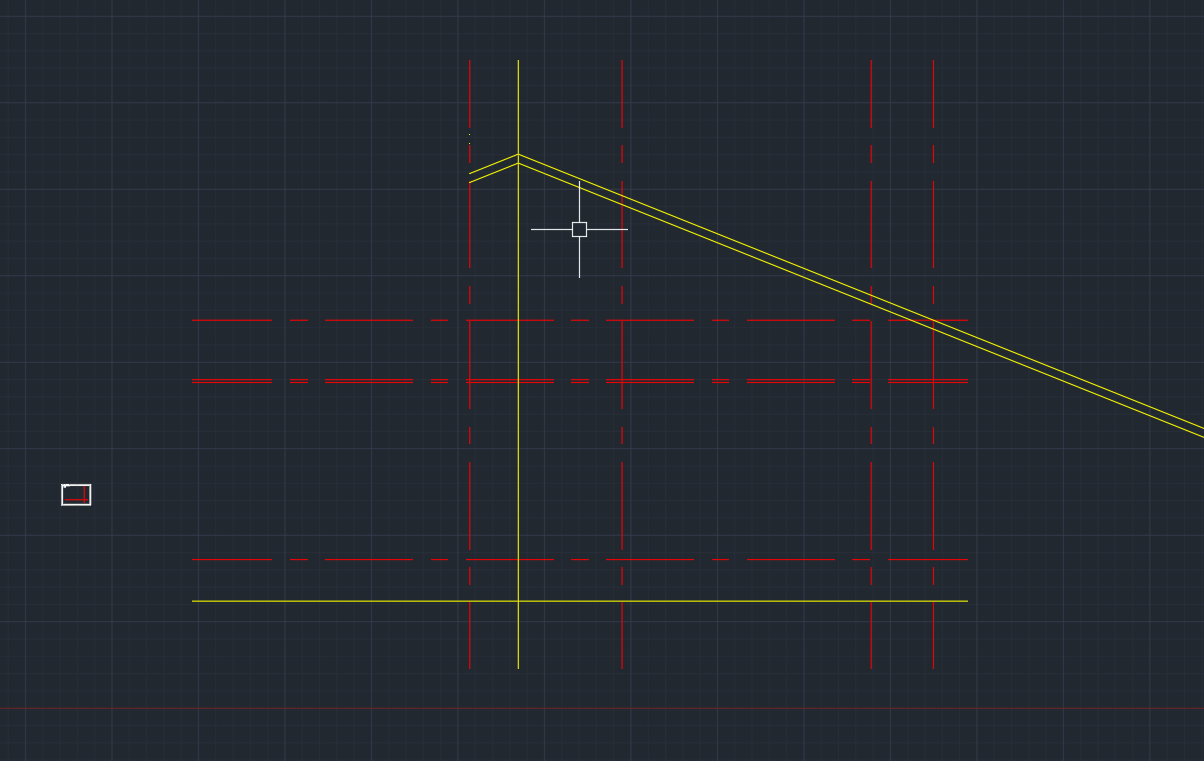

지붕 기울기(물매)

*가장 좌우로 멀리떨어진 벽체를 확인한다. 좌5200,우6000. 우가 더 멀다.

마룻대를 우로 6000 offset 후 빨강으로 변경(지붕의 기울기를 찾기위함)



XL 활용. -10,4 좌표값 지정으로 그어주고, 아래로 120 offset

절단선 이후로 trim.



방1 중심선에서 우로 600offset간 부분에서 지붕을 자른다. 자르고 마감한 뒤 헷갈리지않게 offset600햇던 선은 지워준다.

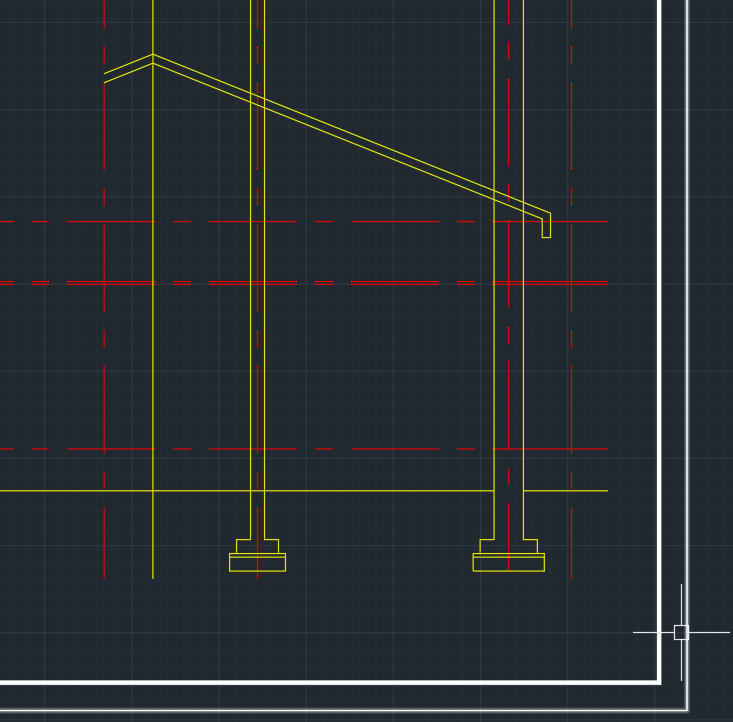

줄기초

절단선이 벽을 1개 지날때마다 줄기초가 나온다.

GL 아래로 700-200-50-200 내려감.



여기서 줄기초가 들어갈 벽은 표시된 방1의 내/외벽이다.

도면을 보면, 외벽의 중심선은 시멘트벽돌의 가운데 위치하는 것 같이 보인다.

하지만 중심선의 정의는 가운데(Center)이기 때문에, 총 외벽의 두께 420의 중간이 되어야한다.



210씩 나가고 200 더 나가고 100을 더 나간다.



위와 같이 줄기초를 표현한다.

내벽의 두께는 200이므로 100-200-100씩 나가서 만들면 된다.



*MA 스타일 복사

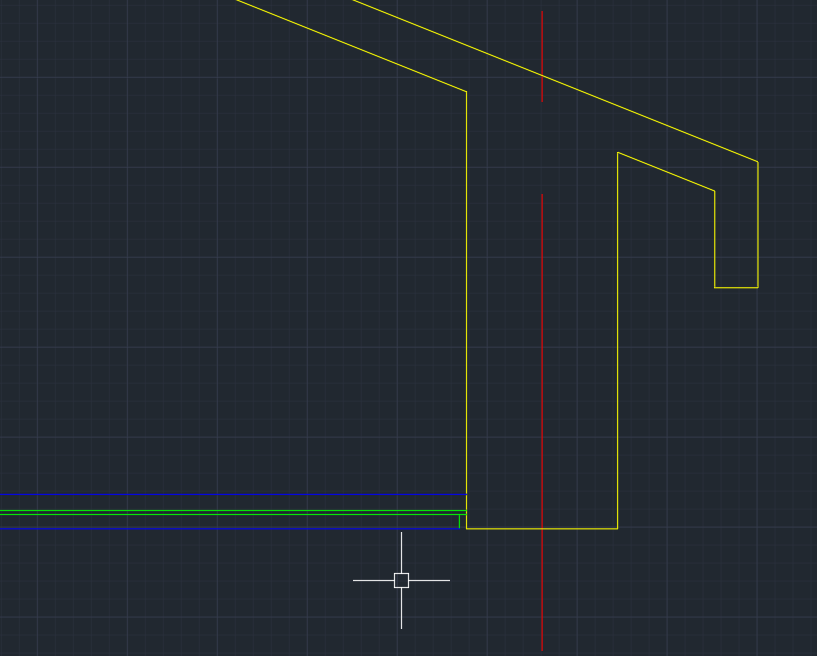

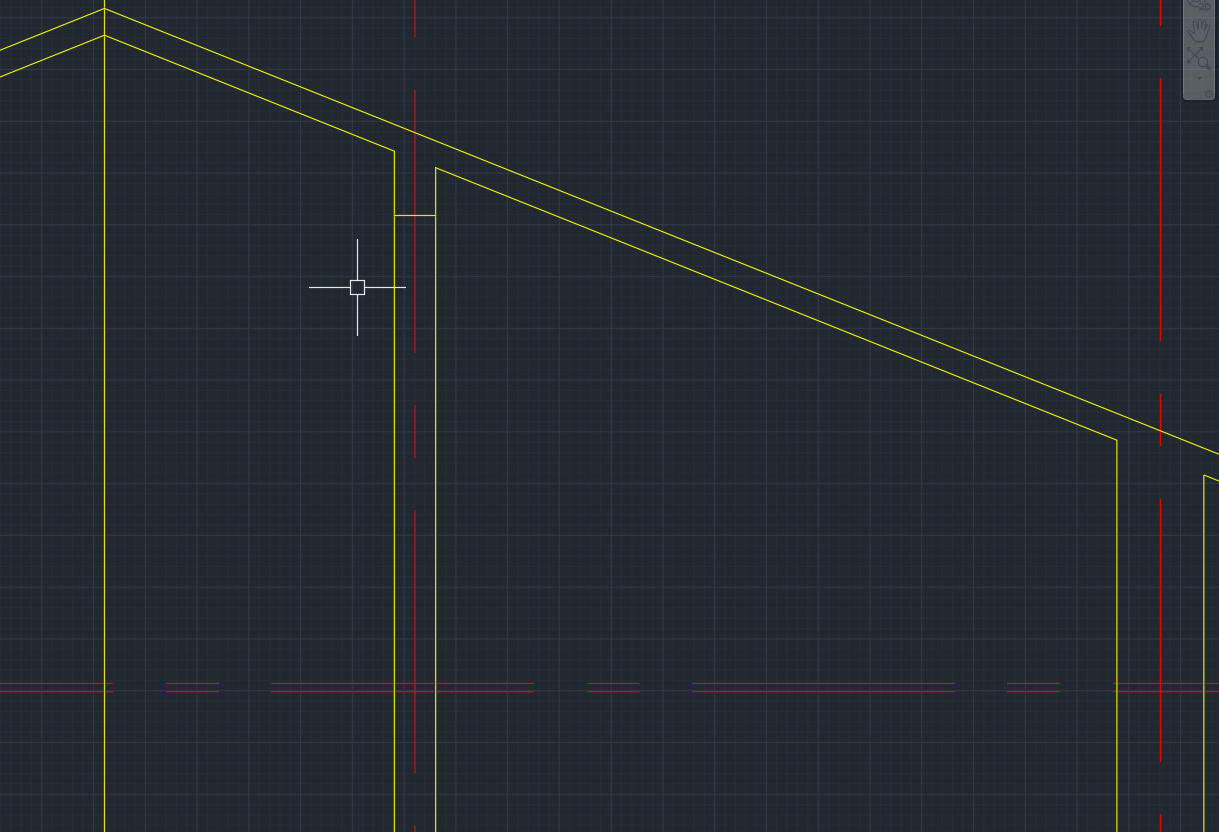

테두리보

테두리보높이 중심선은 필요없으니 지워준다.



마룻대와 테두리보. 맨윗단에서 400을 내려주어 extend, trim 등을 활용해 만들어준다.

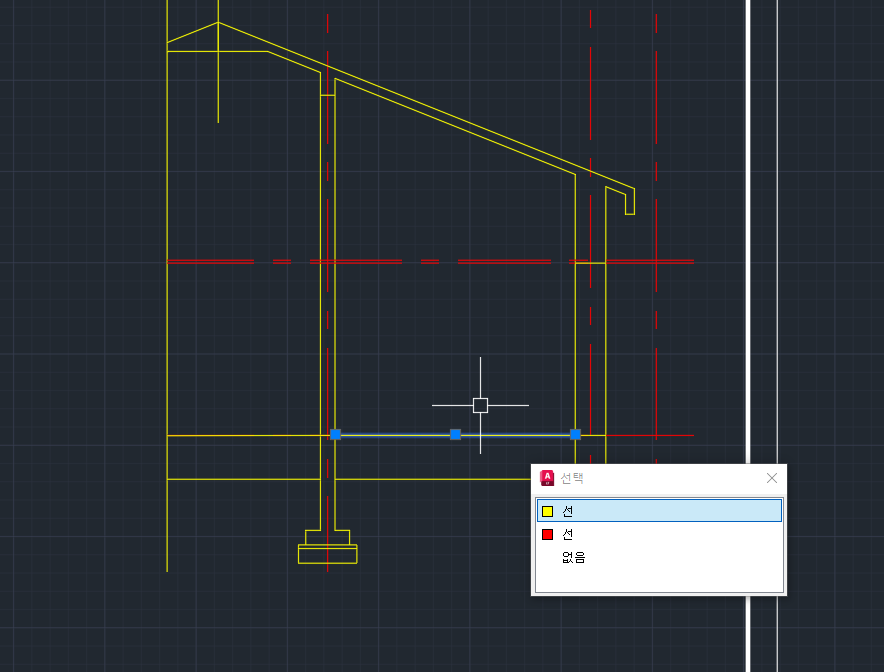

*Ctrl+W = 겹쳐진 선에서 무엇을 위로 올릴지 선택할 수 있음



마룻대를 줄여준다. 그냥 잡고 끝점을 땡기면 됨.

절단선 좌쪽은 모두 지워준다.

*보기쉽게 작업하기 쉽게 만들어주는 것도 중간중간 필요.

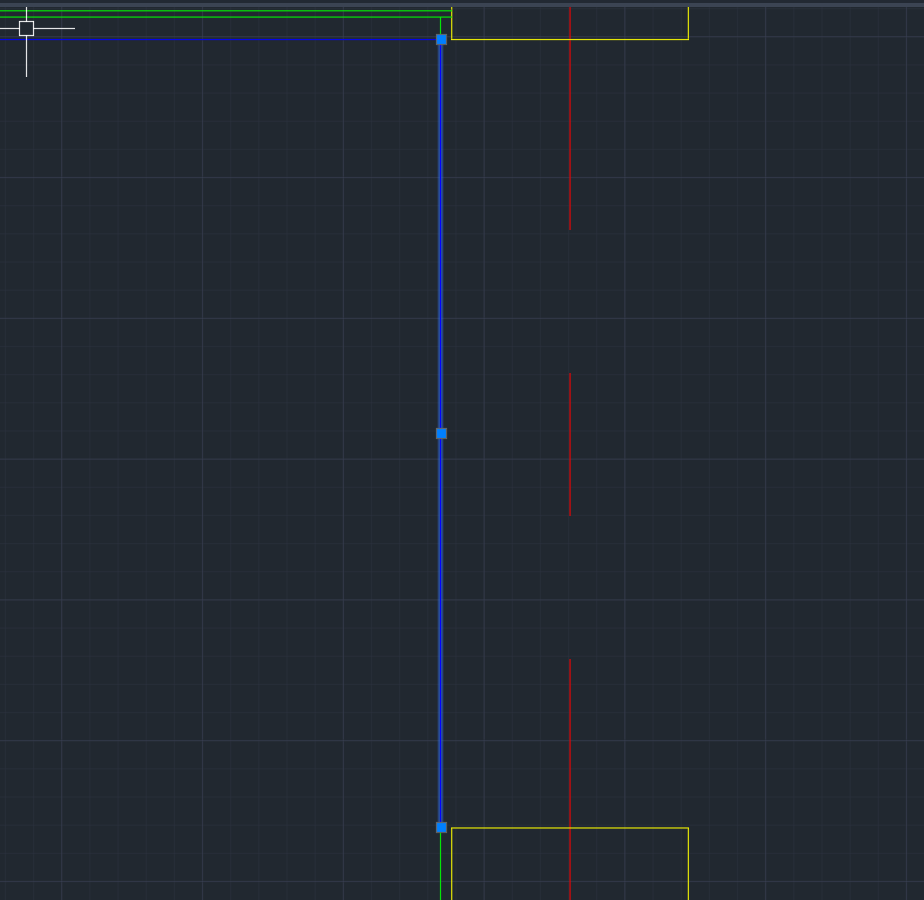

바닥면을 그릴땐, 한방에 긋지말고 벽과 바닥 부분에서 모두 끊어서 그어준다.



안쓰는 중심선도 정리해준다.

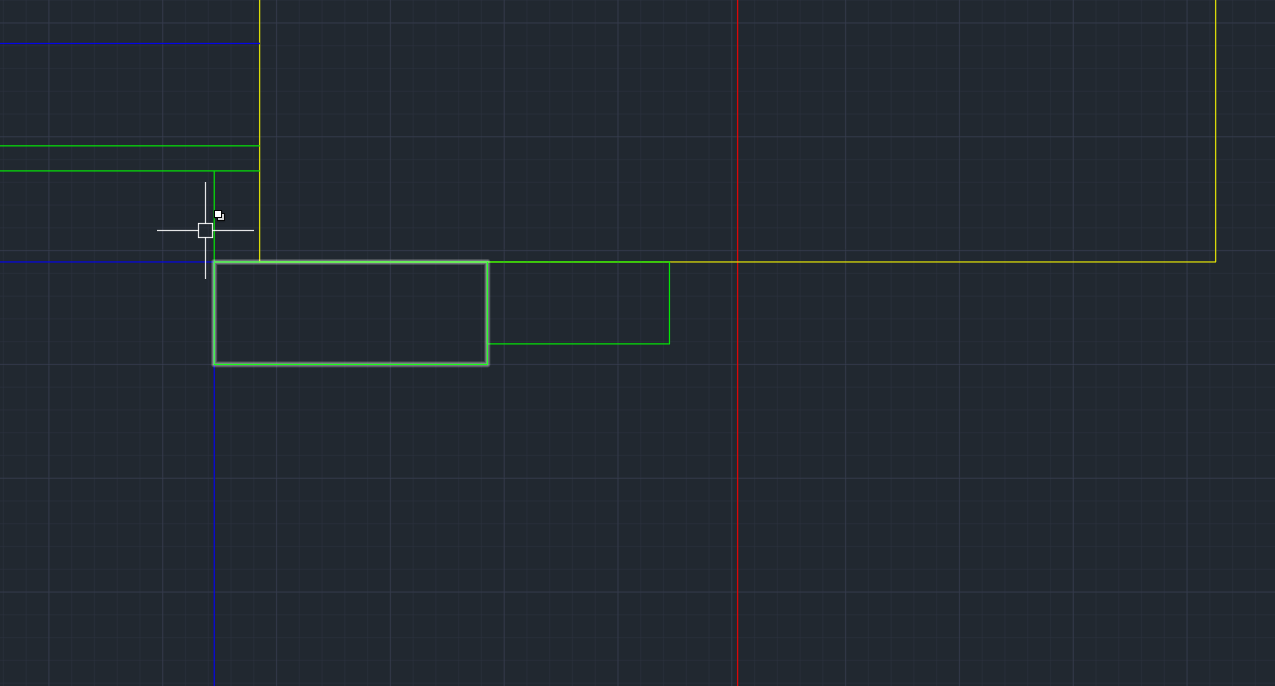

반자/반자도릶

반자/반자돌림의 색을 바꿔준다.

합판두께는 11로 지정해서 offset으로 올려준다.

위로 45 더 올라간다.

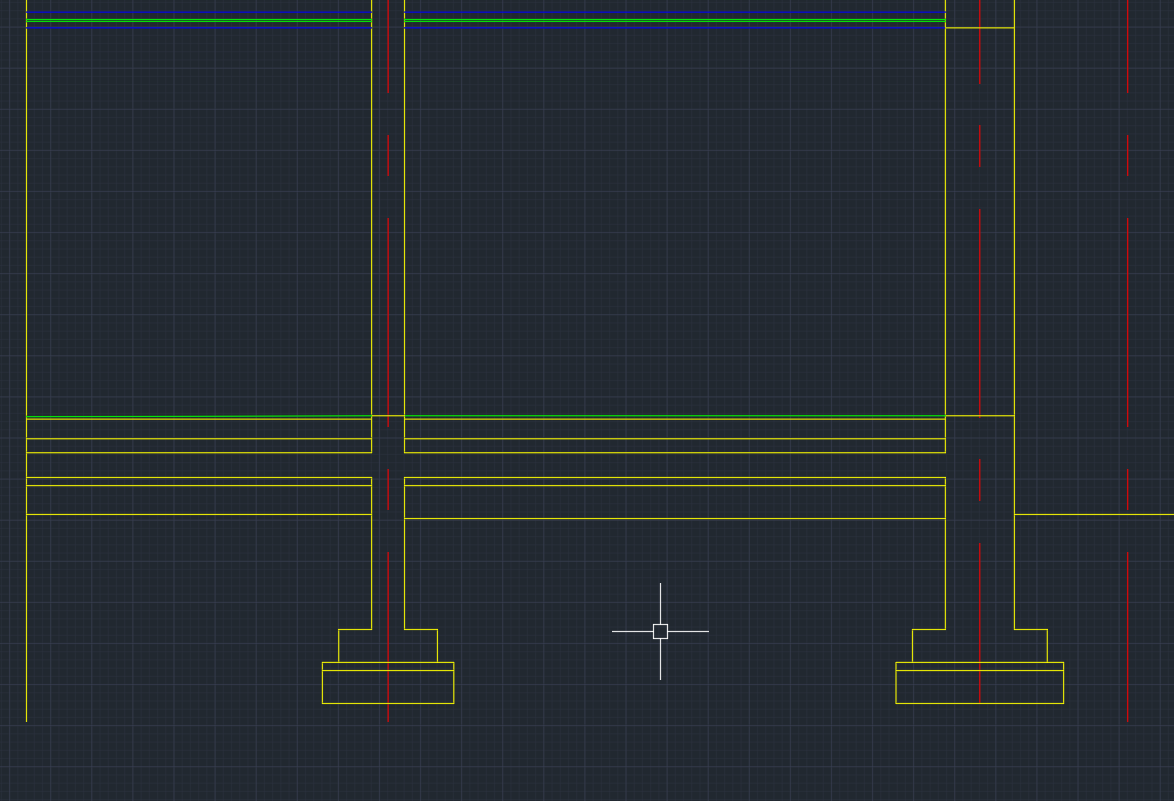

바닥



20 마감

120 콩자갈

85 단열재

150 철근콘크리트

50 밑창 콘크리트

200 잡석다짐

*이렇게 내려가면 GL보다 아래로 내려가니, GL은 지워준다.

*이중에 단열재만 다르게 주어질 수 있는 값이다.

*바닥면 가장 위는 초록색으로 해준다.

*같은 재료는 일체식으로 이어준다.(철근콘크리트)



*길이측정 명령어 : DI

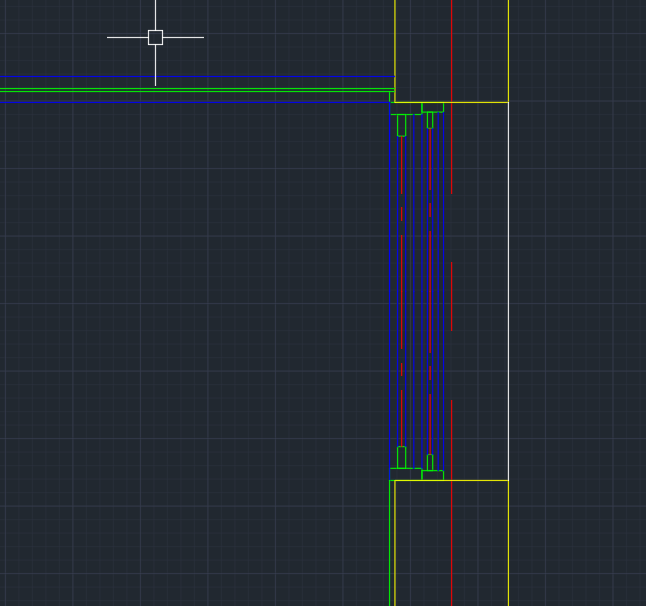

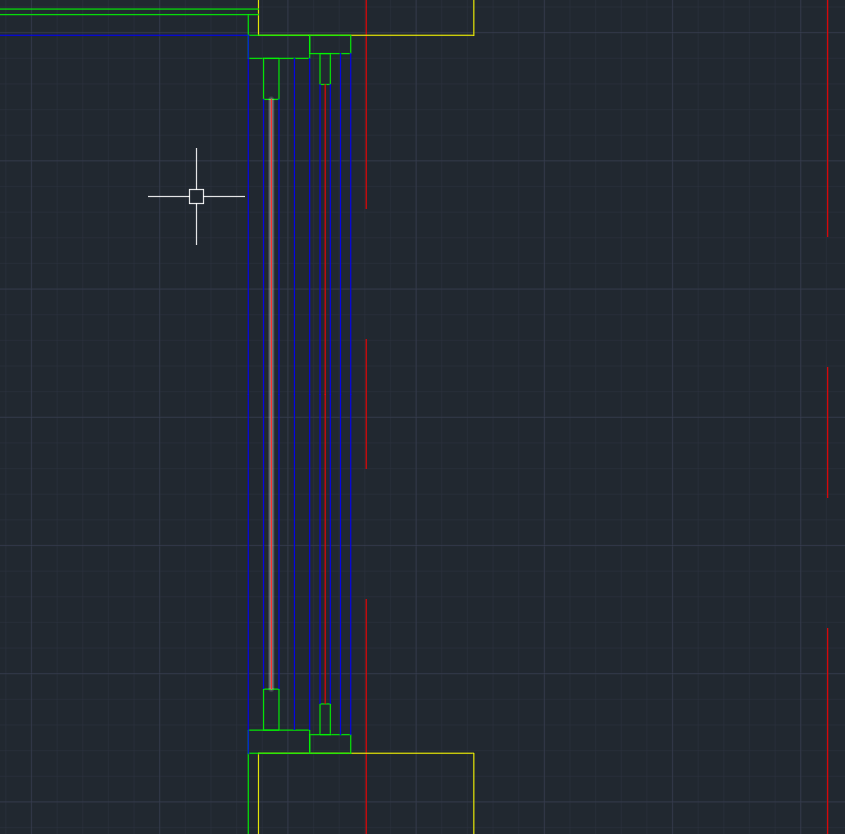

창문

반자돌림 아래(아래쪽 파란선)에서부터 1400 띄어준다.

*테두리보는 인방의 역할도 해준다.



시멘트 안쪽으로 모르타르 20만큼 만들어준다.





반자돌림 부분 20만큼 깎아준다.



창문을 자른다고 가정해보면, 틀/막이/유리가 잘린다. (선틀/선대는 안짤린다.)



선틀을 그려주고, 중간점에서 우측으로 빼준후 trim으로 아래쪽은 잘라버린다.



120*45/80*36을 그려준다.

30*80/20*60



가운데 센터라인, 나머지 파란선으로 표현해준다.

반대쪽 창문도 표현해줘야하기에, 내창/외창에 offset 30, 20을 각각 해준다.

mirror를 활용, 아래도 똑같이 만들어준다.



*CH - 축척 변경, 특성창



외벽의 구조선은 흰색으로 표시하며 마무리.

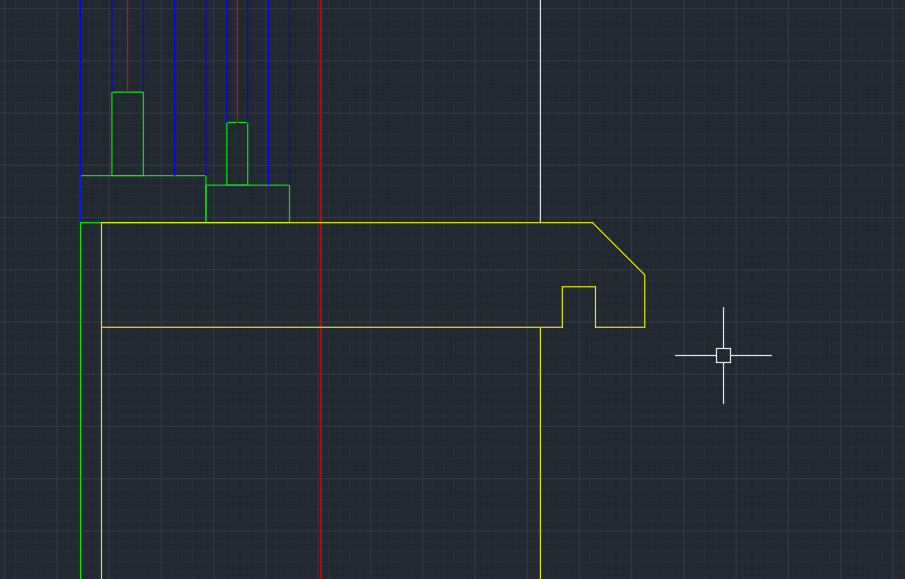

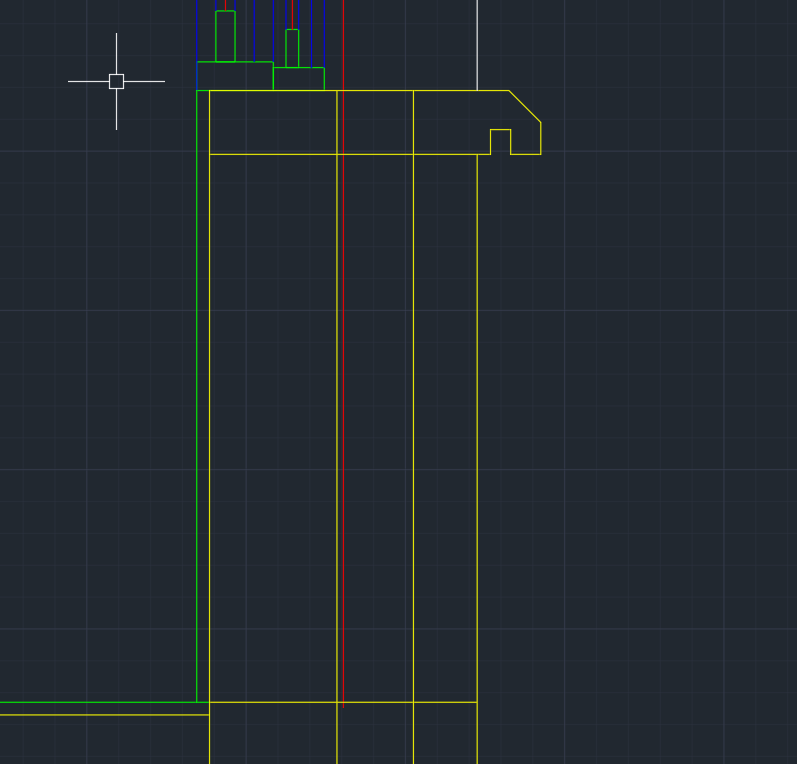

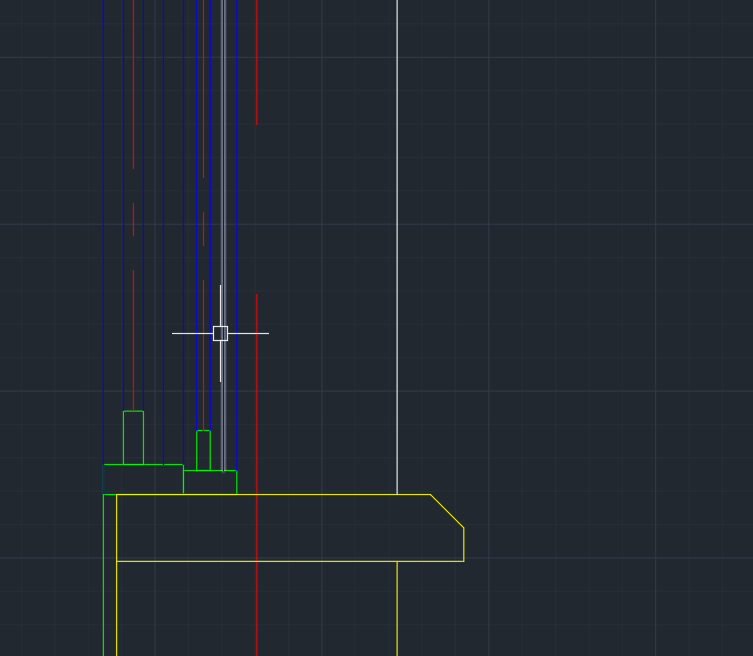

석재인방.



아래로 100, 우로 100만큼 offset하고 fillet으로 정리해주고 대각선도 만들어 석재인방을 만들어준다.

물끊기홈까지 임의 작은 사이즈로 넣어주면 끝.

*대각선을 쉽게 그리려면 조금만 offset으로 넣어주고 이어주면 된다.





벽





안에서부터 시멘트벽돌200, 단열재120만큼 offset



세워쌓기를 표현하기위해, 벽돌은 모르타르 포함 70으로 정하여 offset 해준다.

시멘트벽돌 일부와 단열재/붉은벽돌 부분은 trim으로 다시 뚫어준다.

*시멘트벽돌이 2단 올라간 이유는, 외부의 습기를 막기위한 방습층이다.
