서울시중부기술교육원 인테리어디자인/캐드(CAD)4 - 단열재

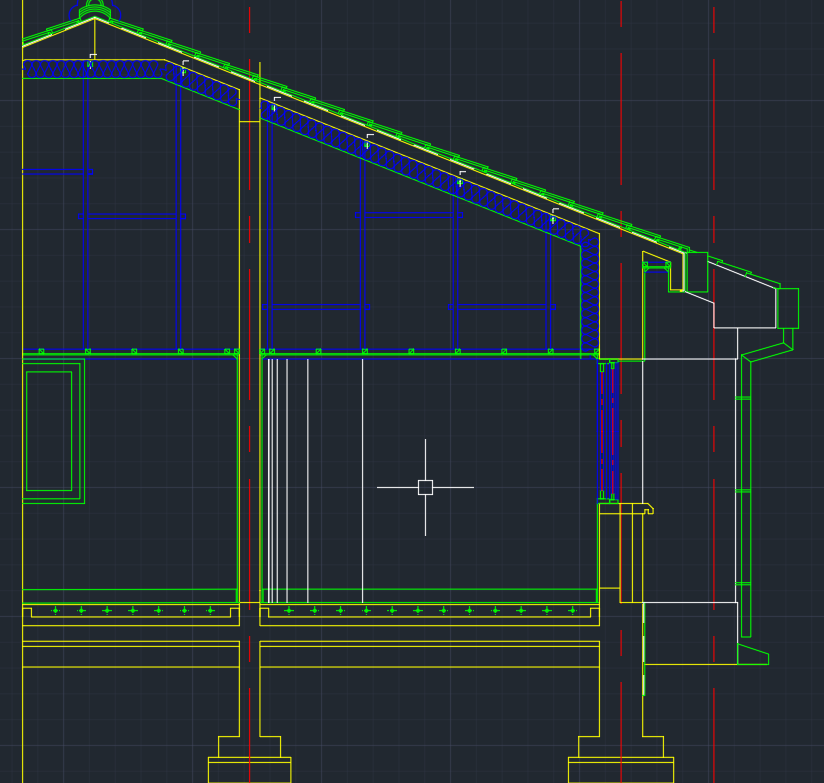

어제에 이어 지붕 디테일

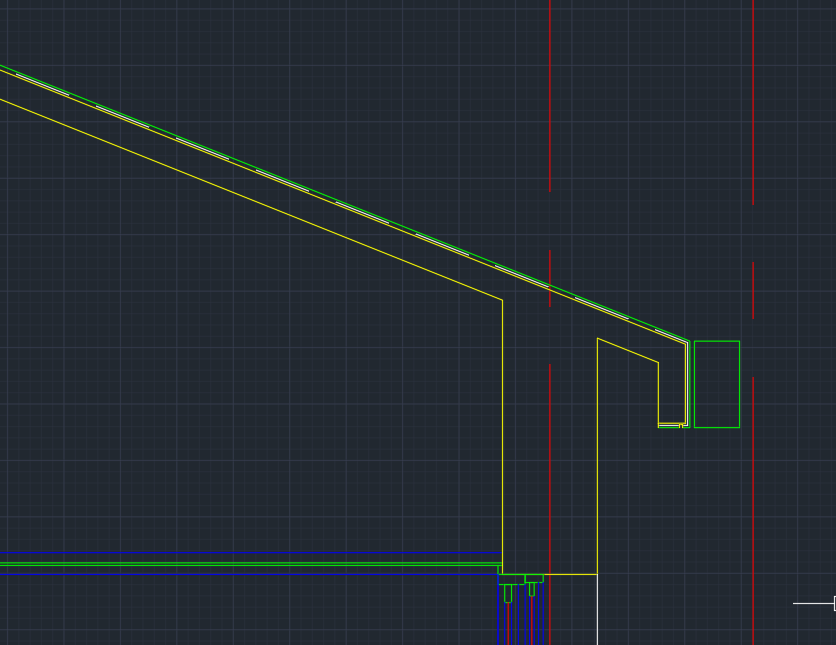

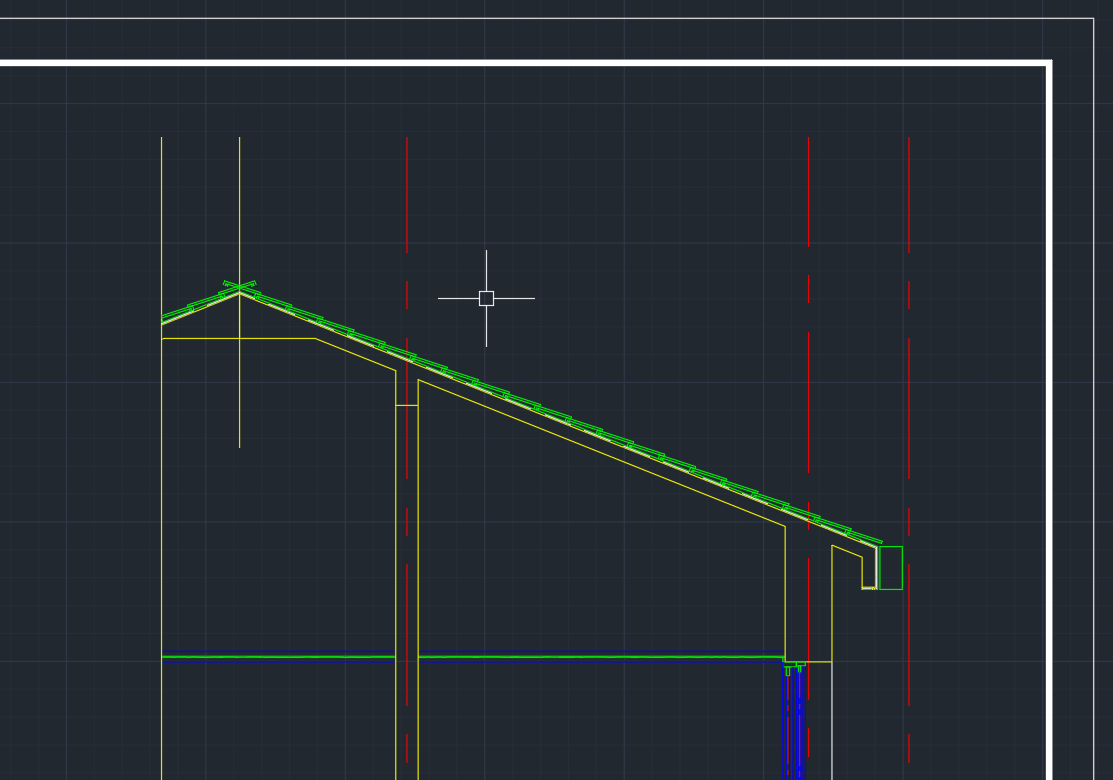

지붕

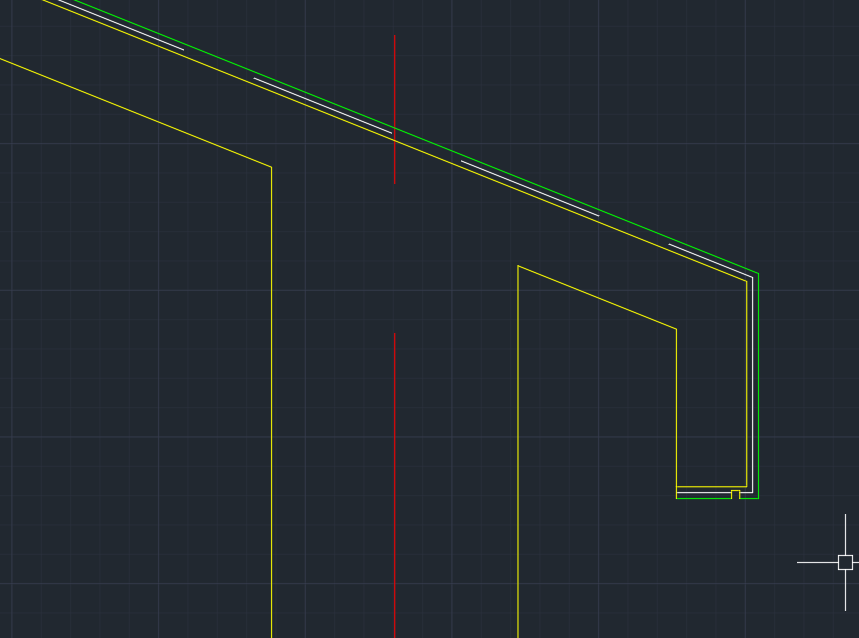

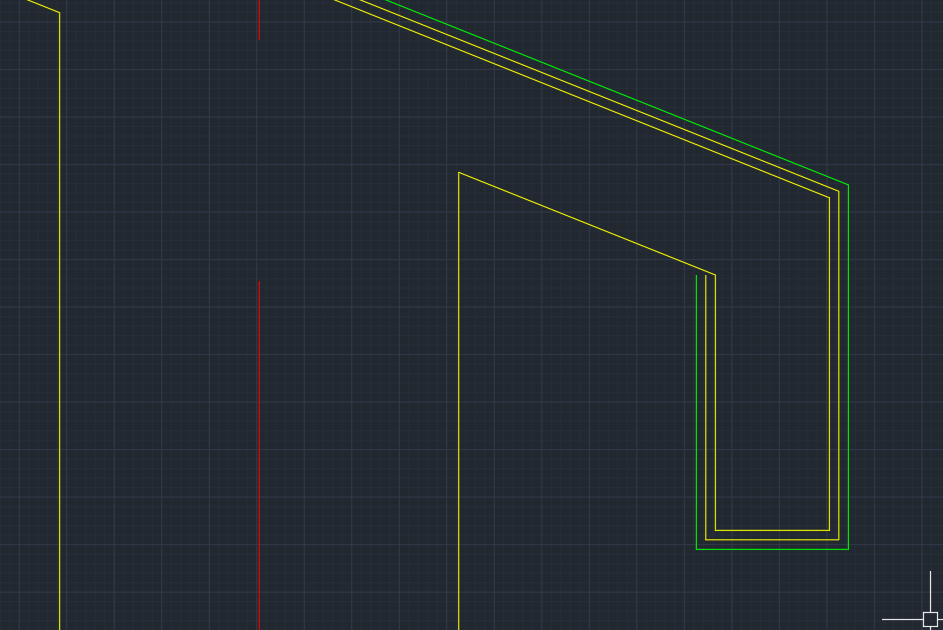

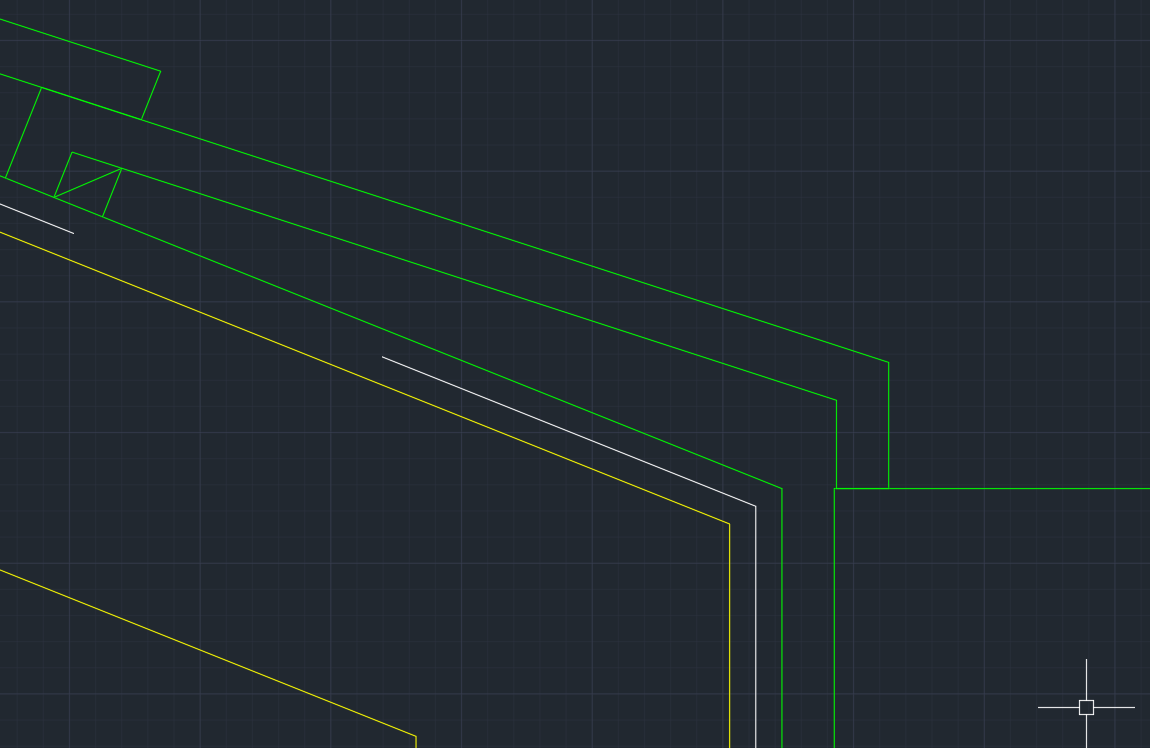

방수층

지붕을 join해준다. 안되면 안되는 부분fillet.



밖으로 20offset, 안으로 10 offset.

우측과 같이 만들어줌.









홈통

X로 지붕을 깨주고, 가장 우측 선을 우로 20,200 offset하여 위와 같이 만들어줌.

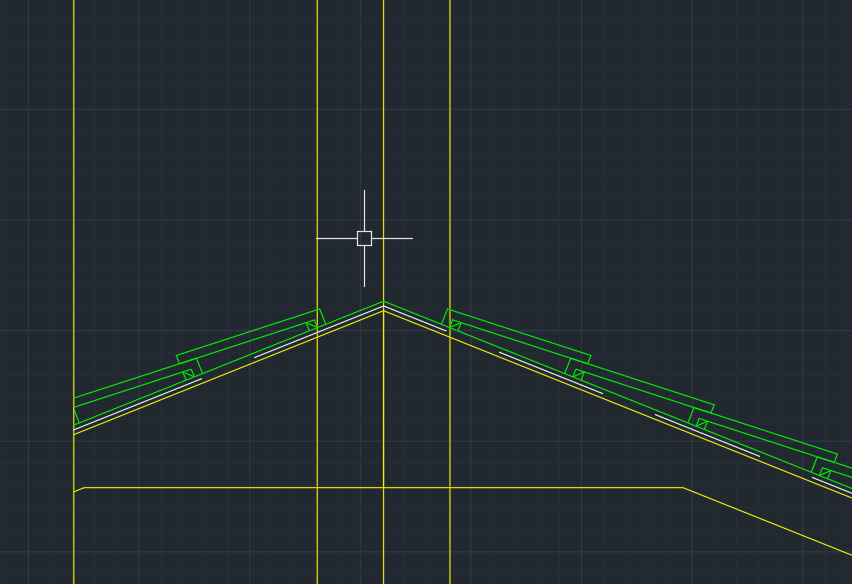

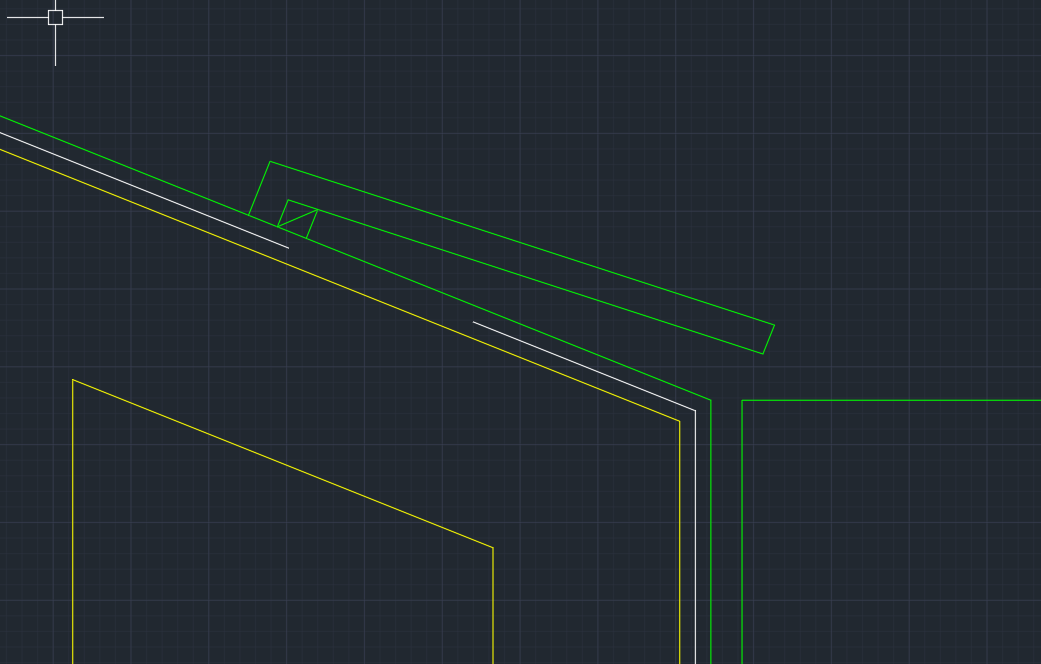

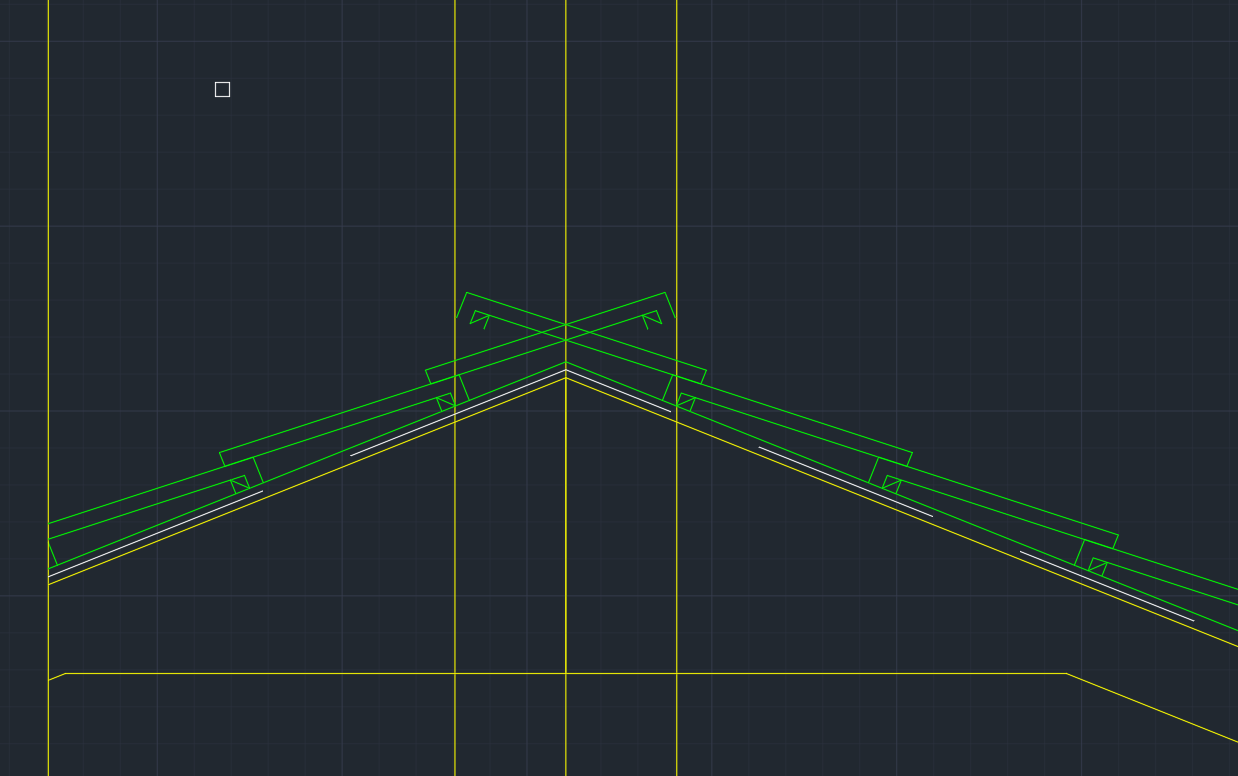

기와

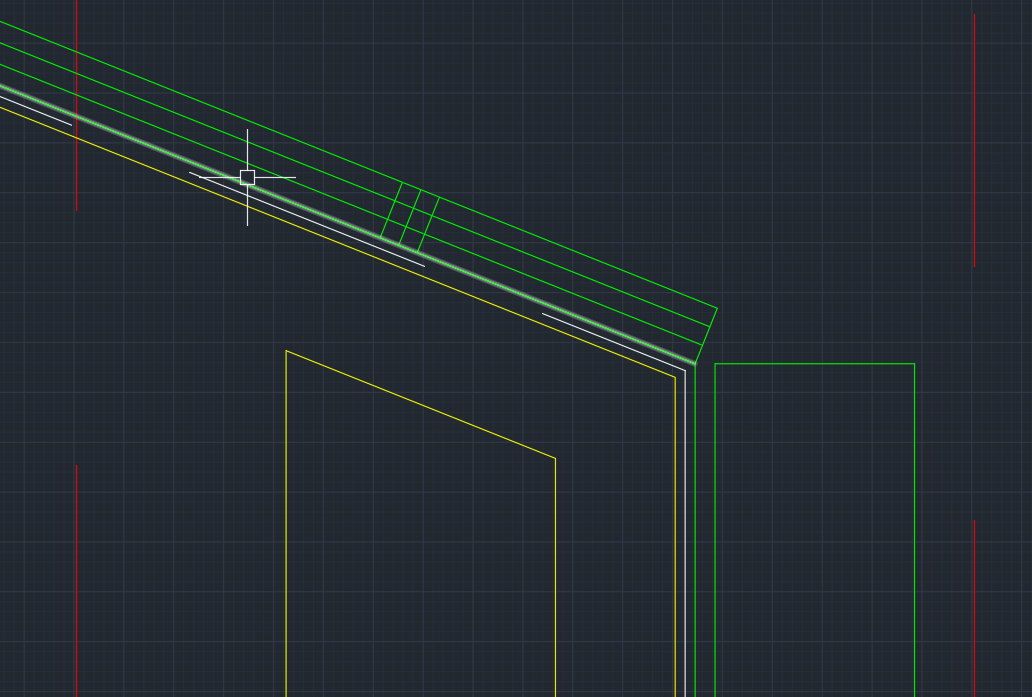

지붕 윗변을 20씩 3번 offset.

끝을 라인으로 막아주고, 그 라인을 안쪽으로 300,20,20 offset

fillet을 활용, 우측과 같이 만든다. 기와걸이에 사선도 잊지않기



20만큼 바깥으로 move.







array를 활용, 위와같이 만들어준다.

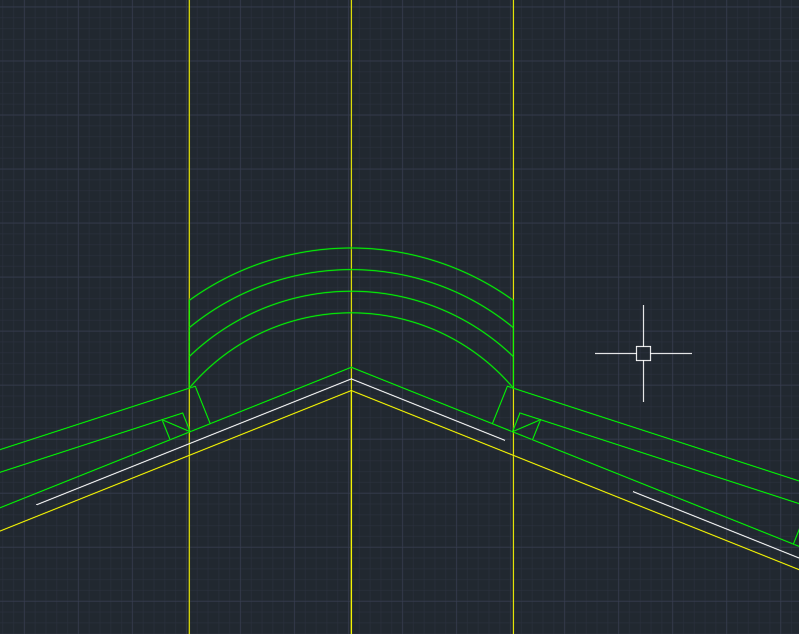

암키와







arc 3points 활용해 호를 만들고, offset20씩 3번하여 암키와 모양을 만든다.





수키와



circle(반지름80), 안쪽으로 offset20, trim으로 위와같이.

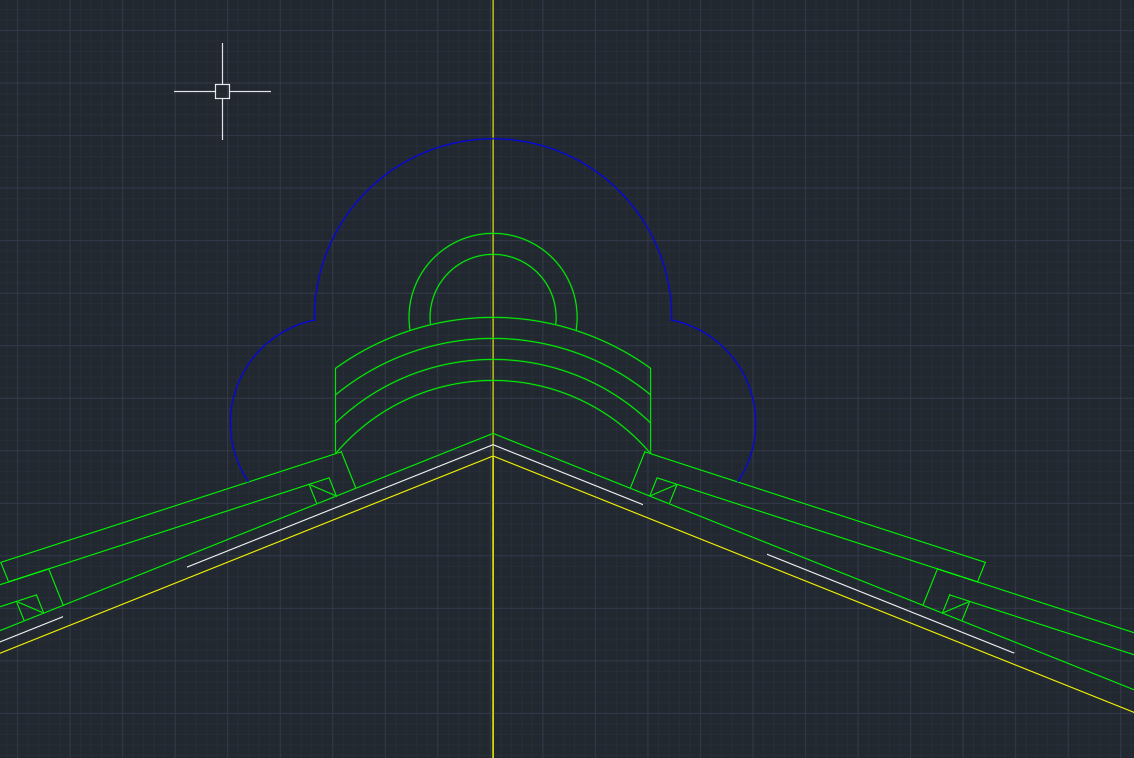

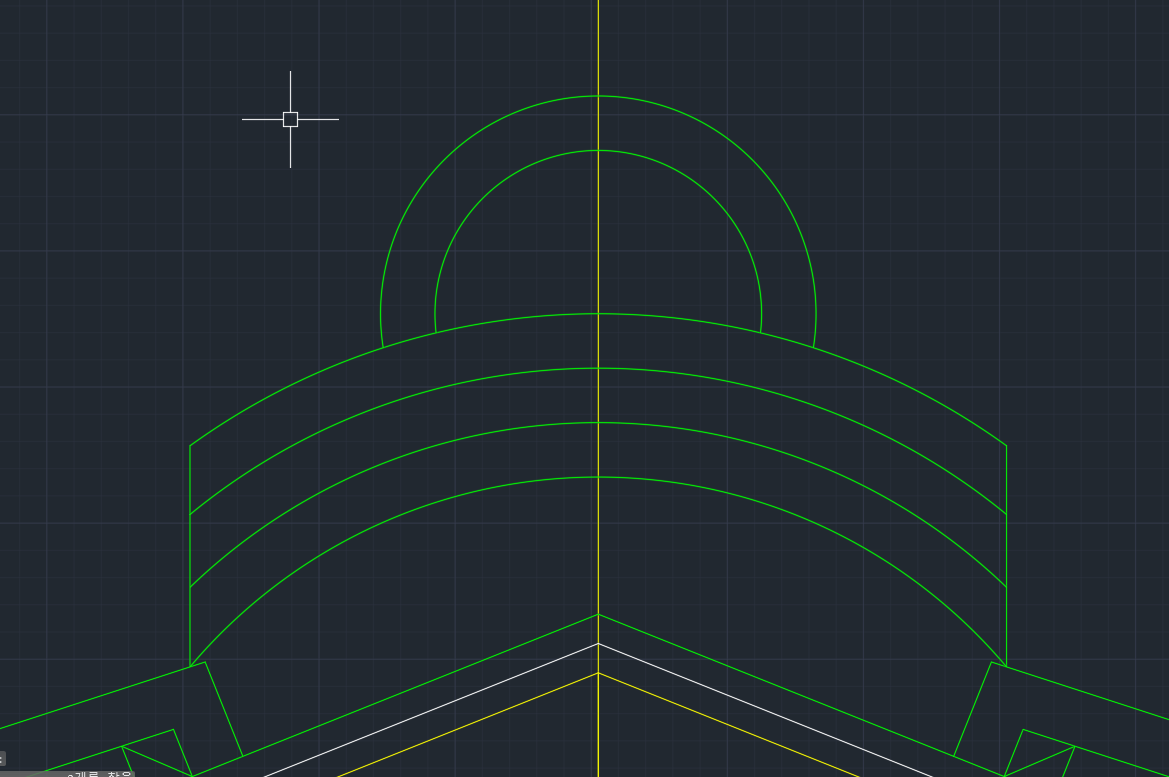

용머리

ㅇㅛㅇㅁ

반지름170의 원을 만들고, 아래 2개의 반지름100의 원을 만들어 trim으로 정리.

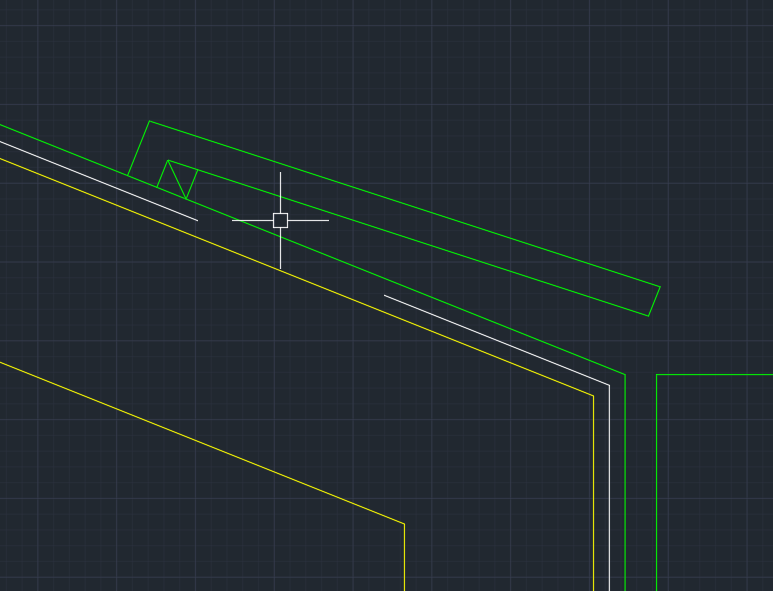

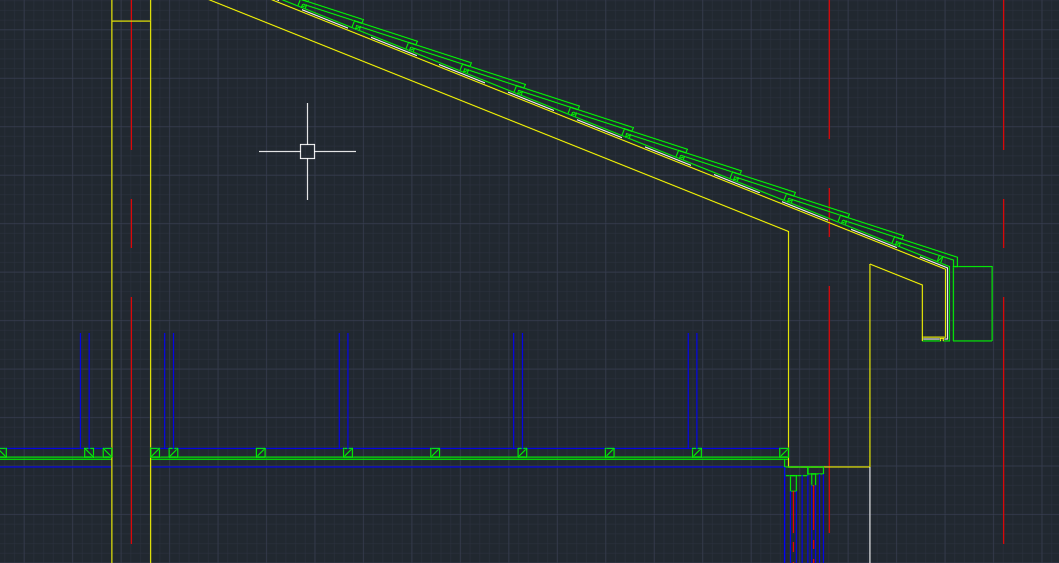

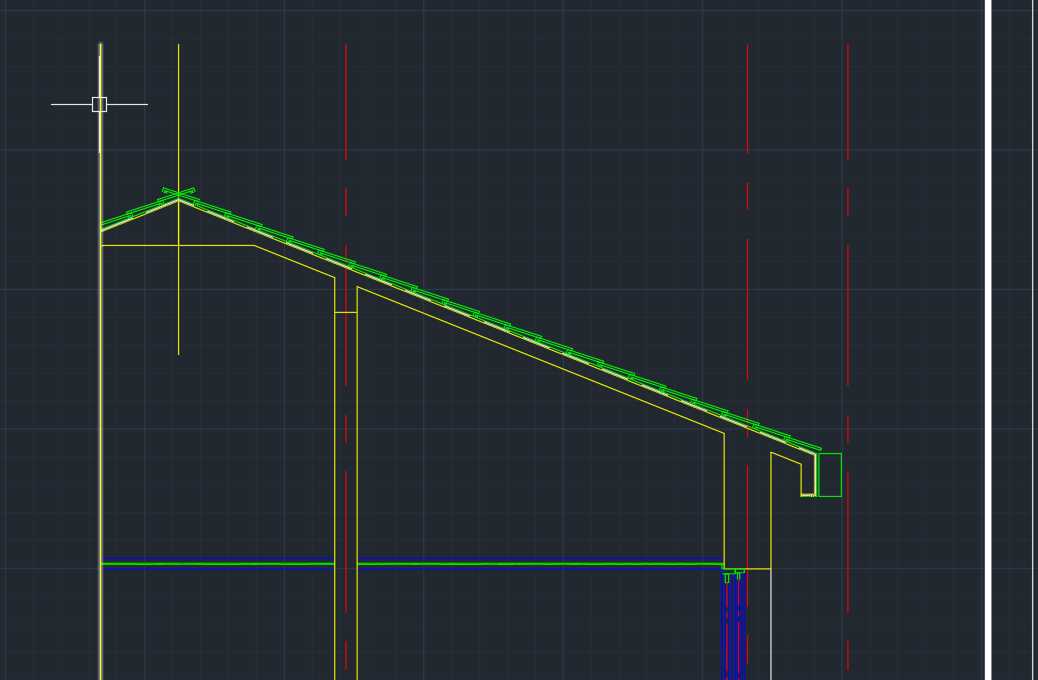

지붕끝단정리

가장 우측기와 끝에서 아래로 line을 내리고, 위와같이 정리

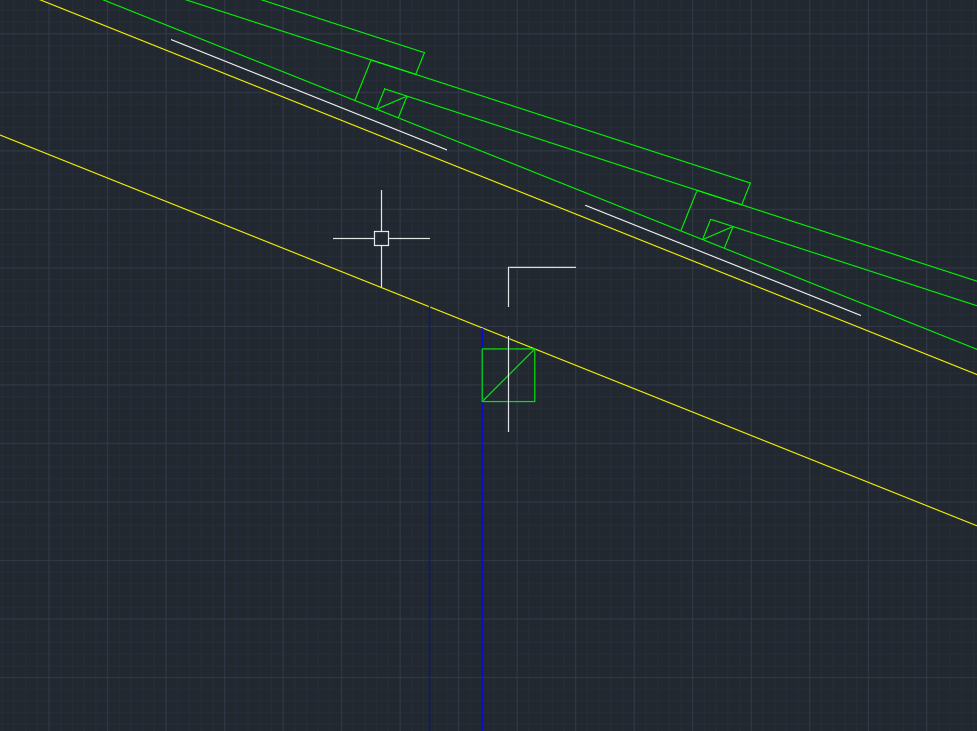

기와버팀대

시멘트로 된 기와는 지지대가 필요하기에 버팀대를 만들어준다.

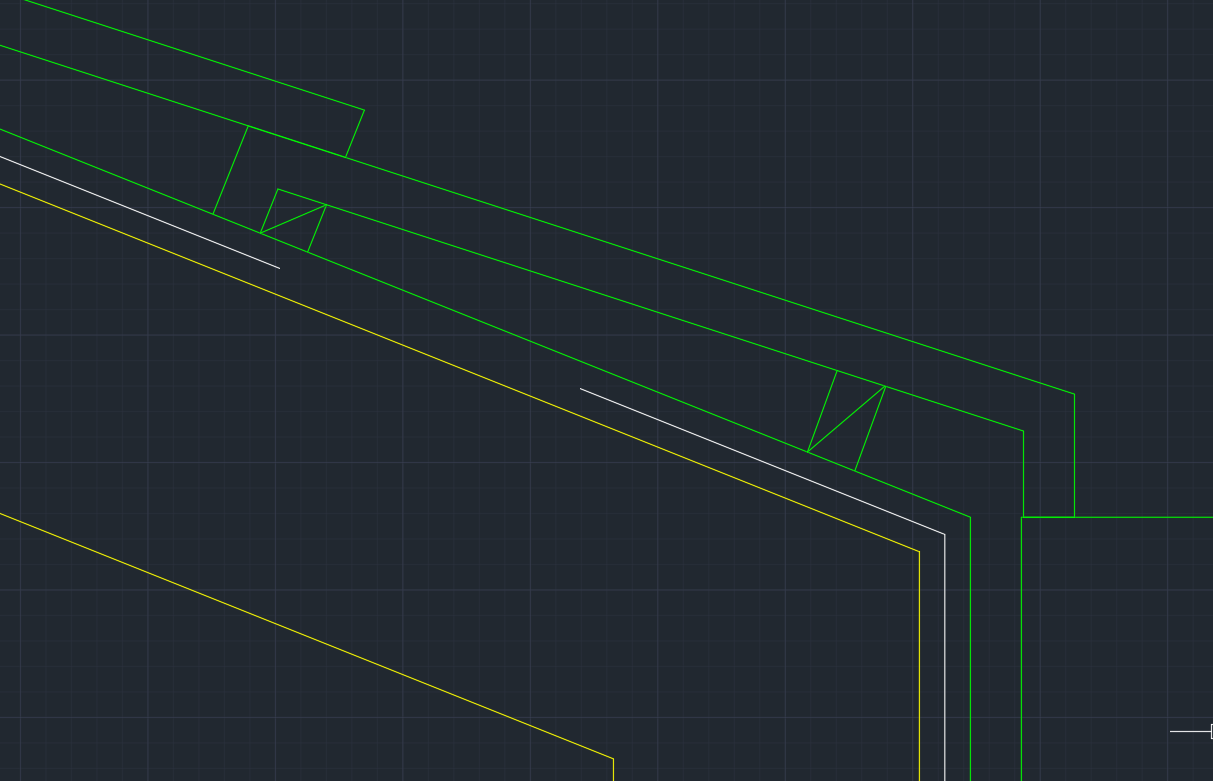

좌측 기와걸이를 복사하여 임의점으로 붙여넣고 stretch로 늘려준다.

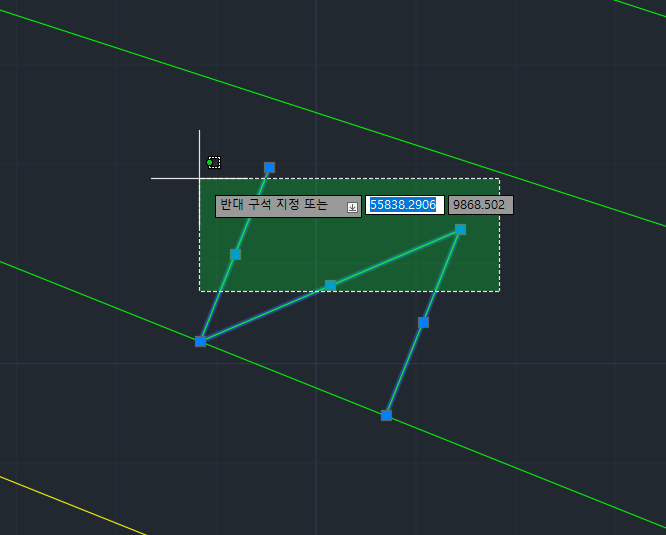

stretch  팁. 크로스(초록창)로 잡아야한다. 늘어나는 변들이 모두 걸쳐잇어야함.

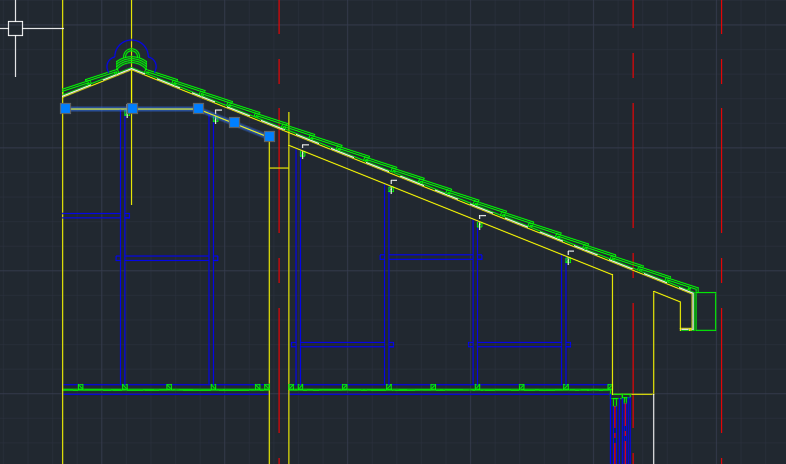

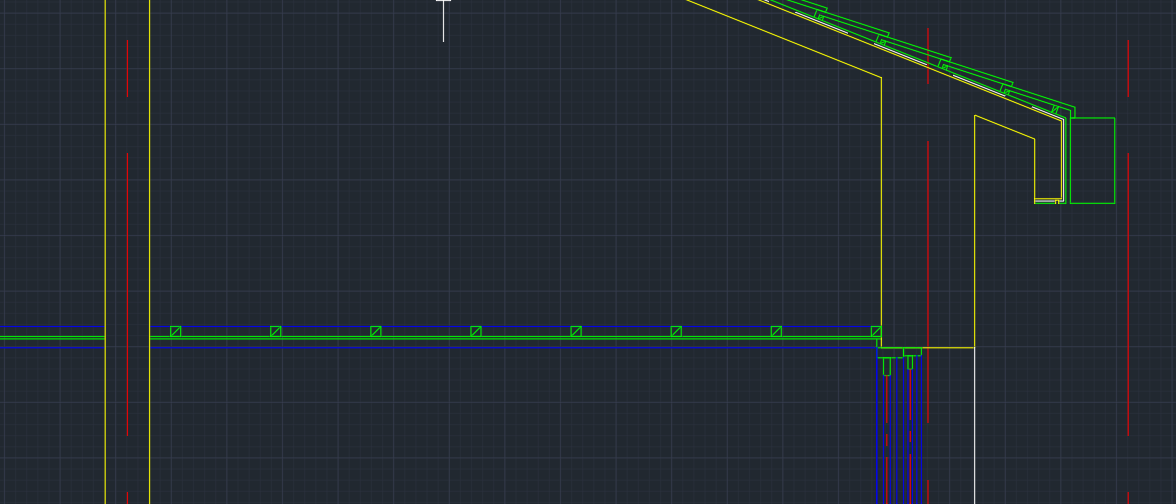

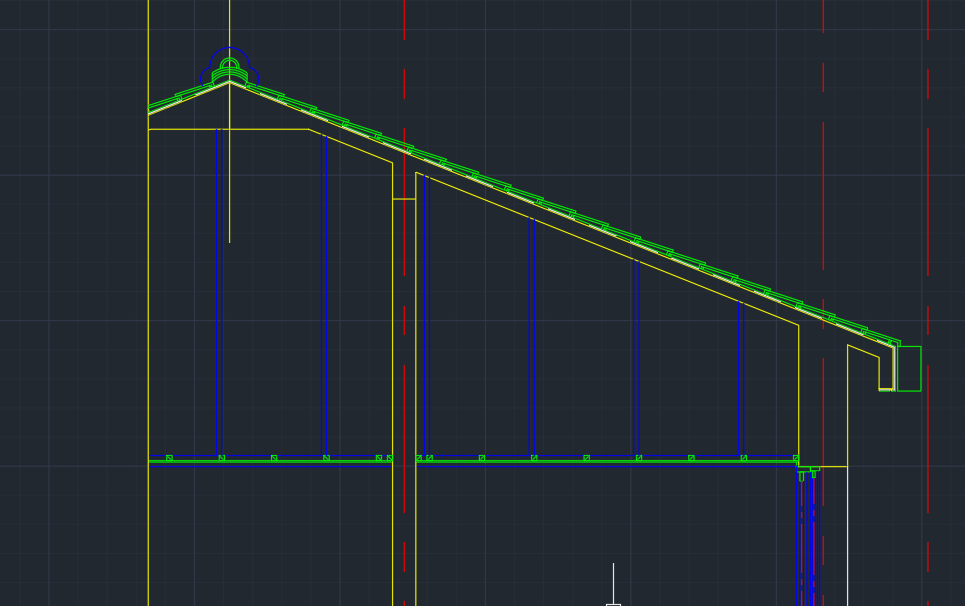

천장 마무리





반자틀

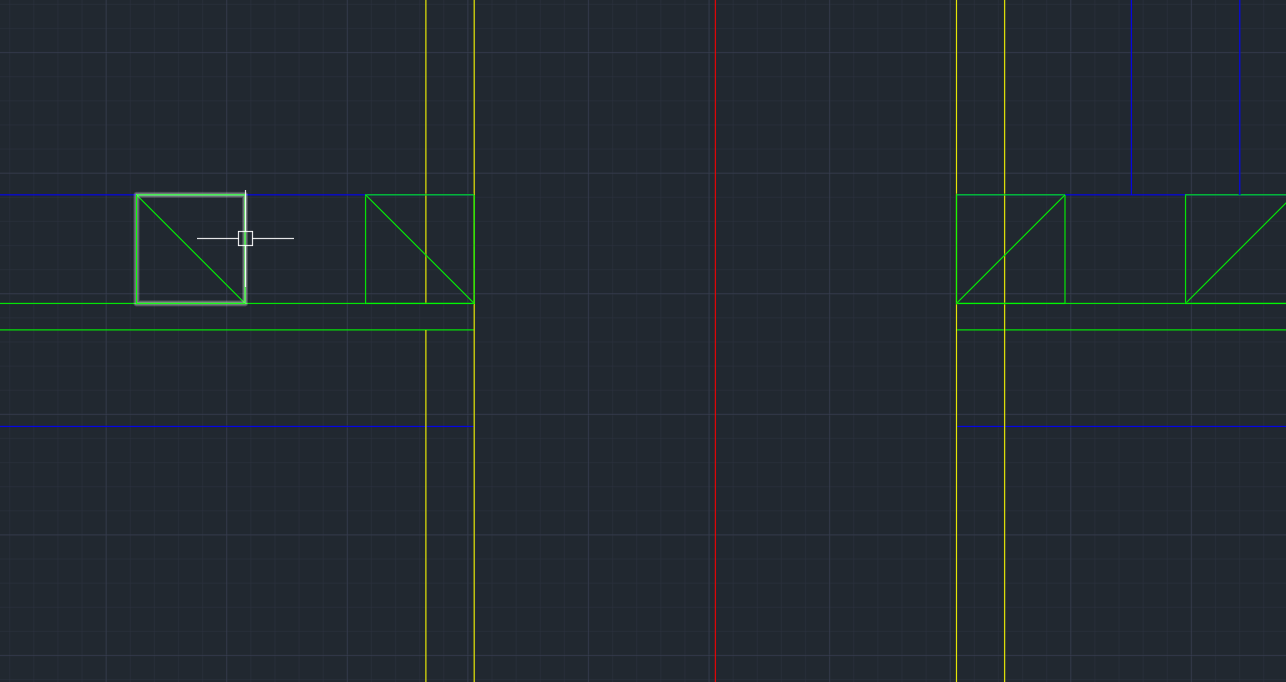

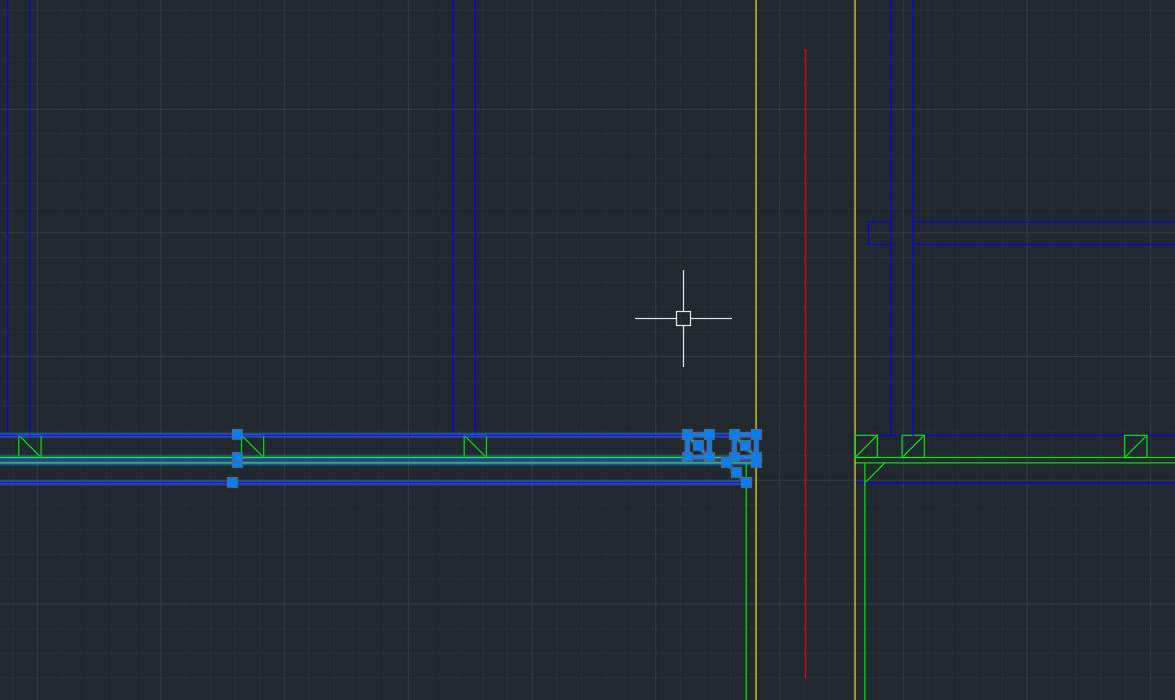

반자틀 우측끝에 45*45 rectangle을 만들고 사선을 그어준다. Array450로 만들어준다.



끝단 내벽에 붙지않은 부분은 copy하여 더 만들어 붙여준다.

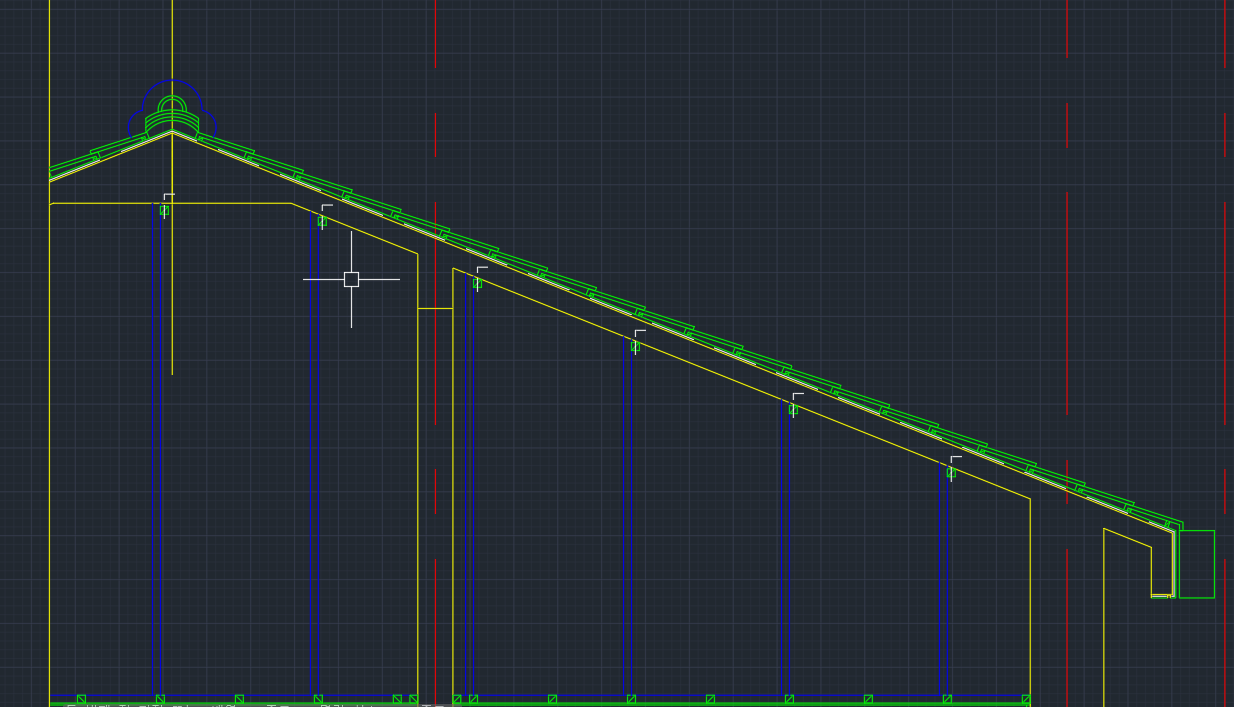

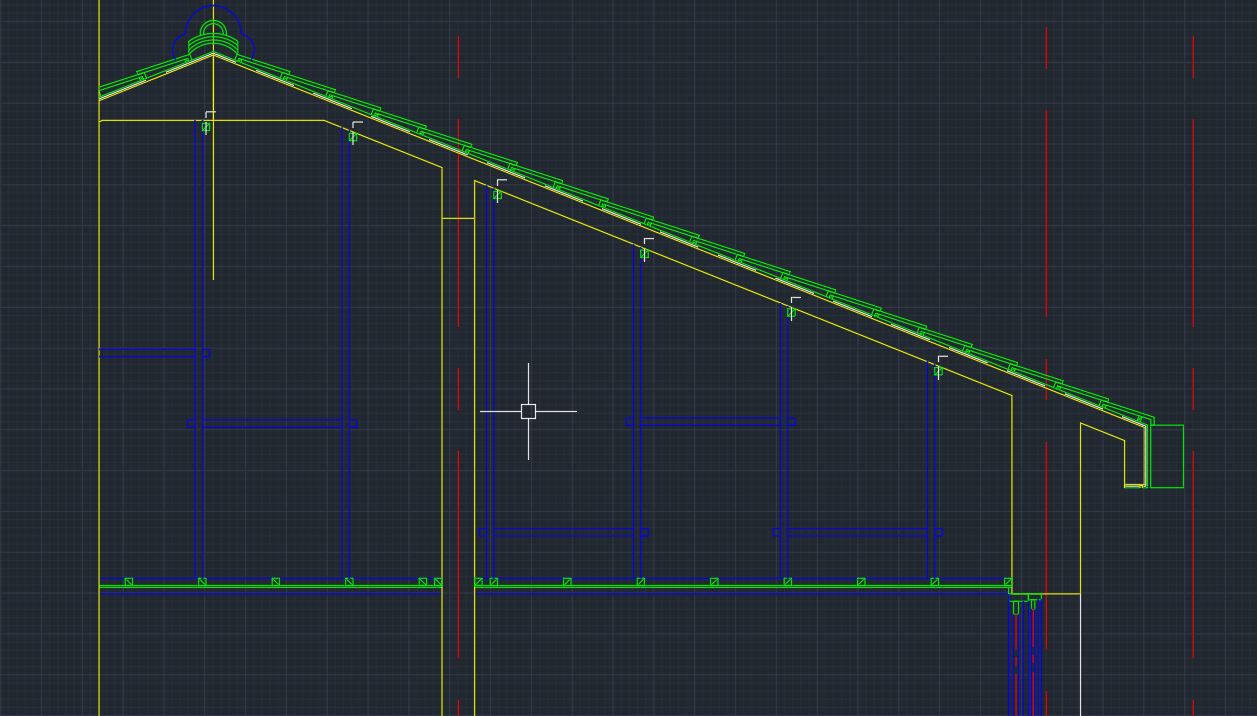

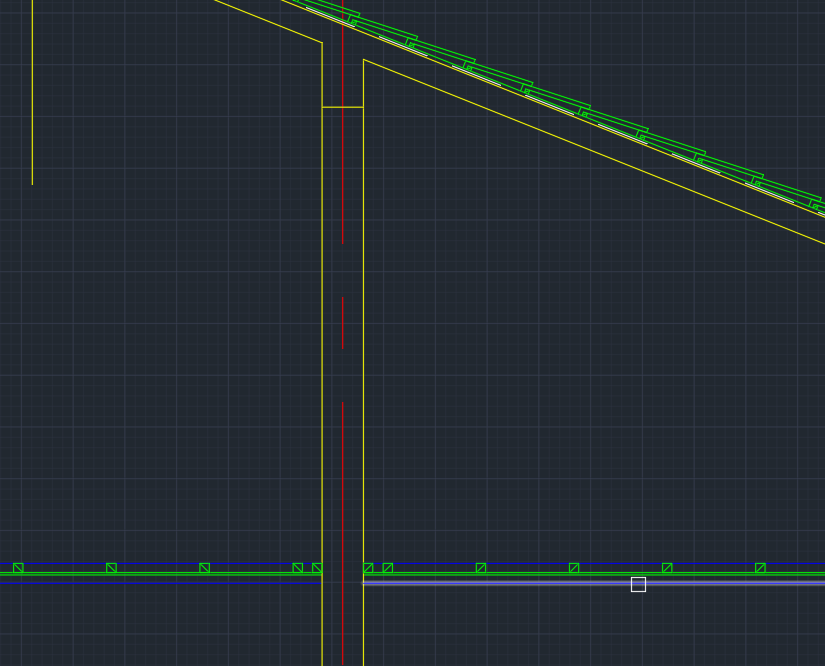

달대



잘리지않은 달대는 파란색.

두번째 네모(?)의 중간점에서 임의의 길이로 올려주고 45만큼 offset해준다.

900간격으로 복사해준다. 네모의 간격이 450이니, 네모 2개만큼 간격을 준다.

extend로 연장해준다.

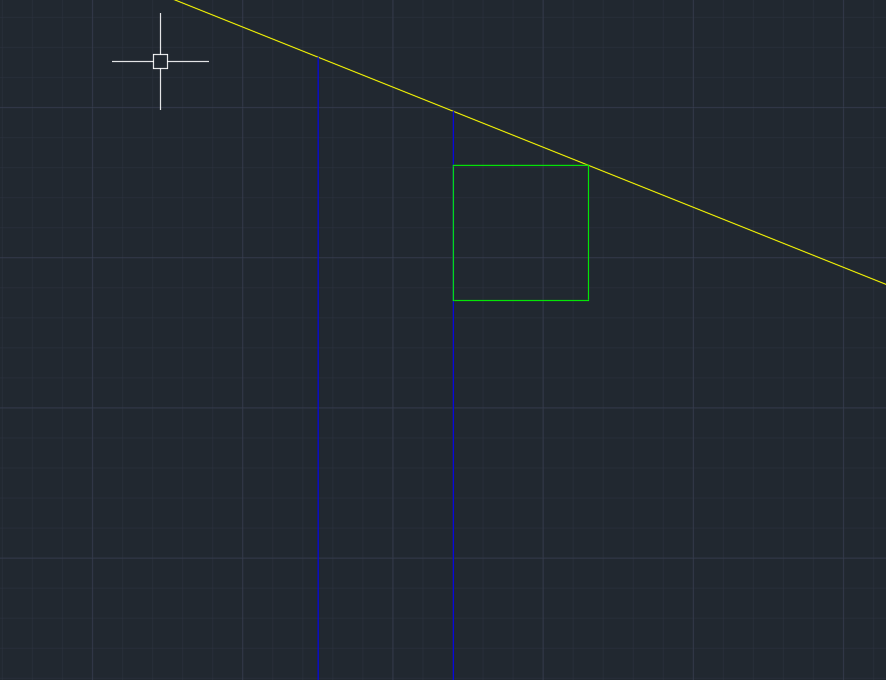

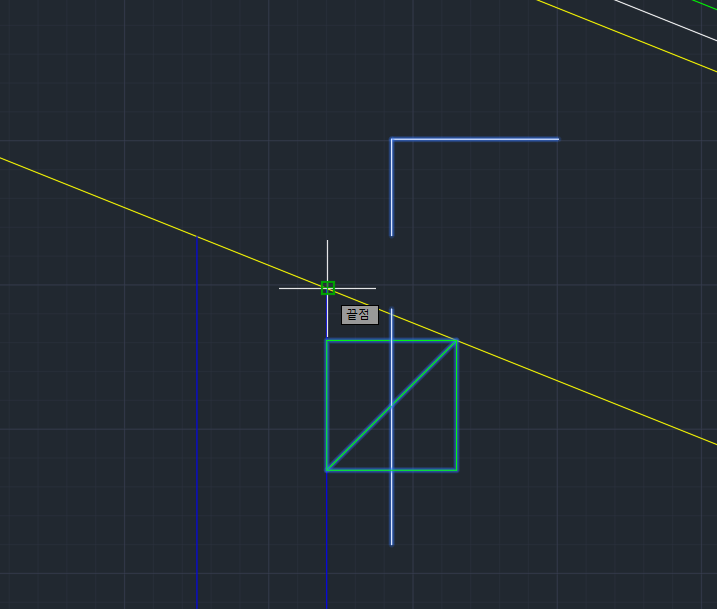

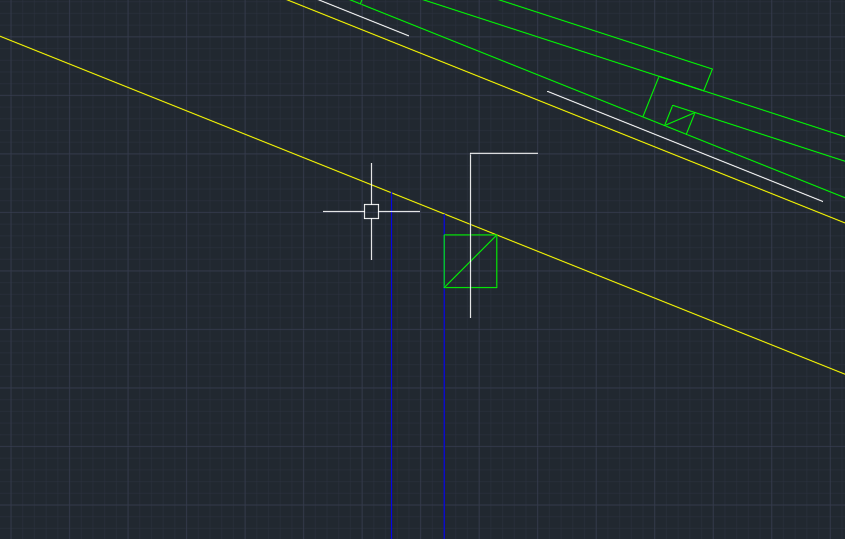

달대받이

45*45 크기의 달대받이를 단면이니 초록색으로 만들어준다.







앵커볼트

타설되어 보이지않기에 파선으로 앵커볼트를 만들어준다.

파선이 표현되도록 축척을 0.2로 조정해준다.

*달대의 길이가 짧은쪽에 설치해준다.





Copy해준다.

*copy 할때 팁은, 우측 이미지와 같이 달대의 끝을 기준으로 copy하면 같은 위치에 붙여넣기 편하다.

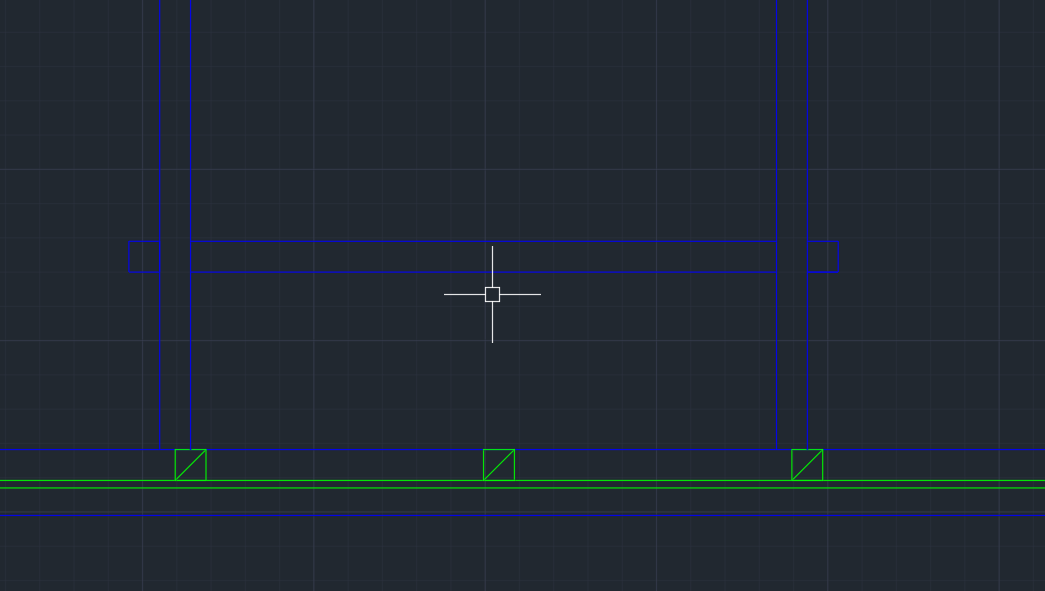

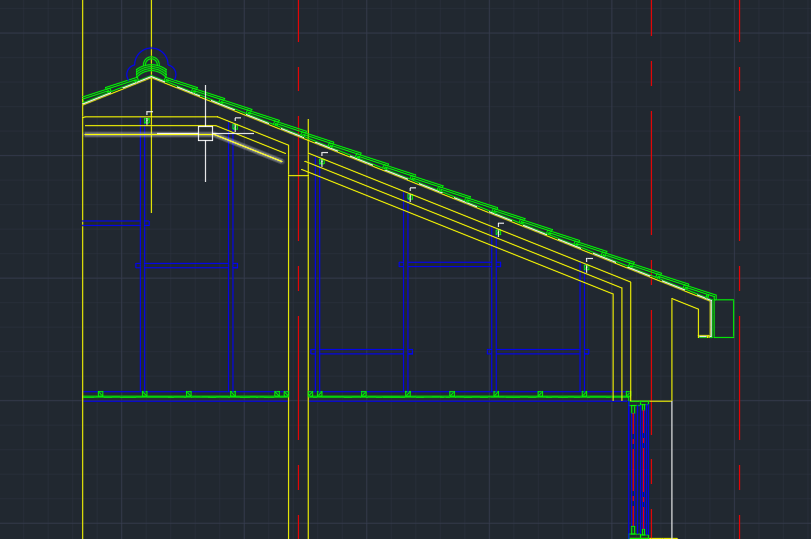

수평꿸때

꿸때는 파란선으로, 두께 45로 이미지와 같이 만들어주고 copy하여 중간중간에 임의로 배열해준다.





*현대식에는 소재가 목재에서 철재로 바뀌었을 뿐, 구조는 같다.
'케링 행거'과 'M바'라고 부른다.
*'마이너찬넬'이 수평꿿때 역할을 할 수 있다.
*석고2장을 쳤다는 의미로 2pieces를 표현할때, 2pcs 대신 2ply라고 쓰기도 한다.(ply wood의 약자다.)

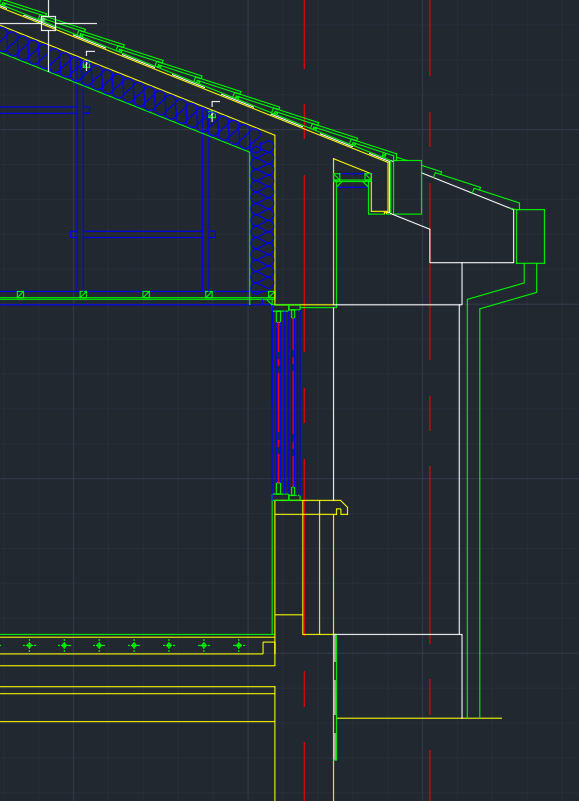

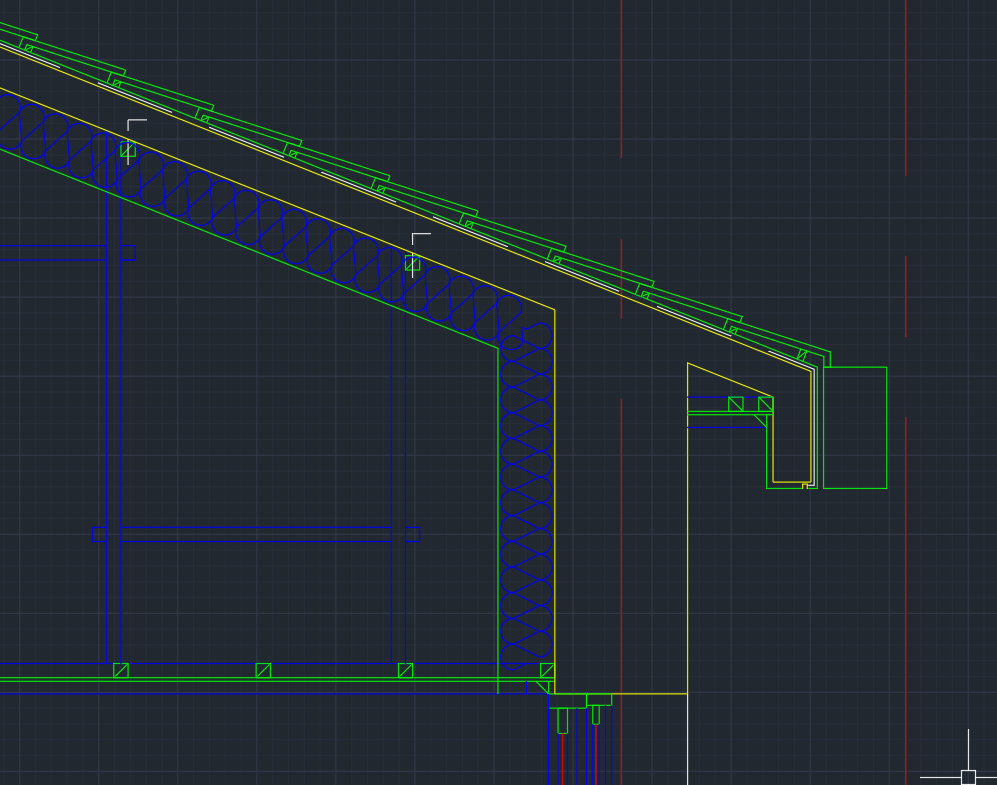

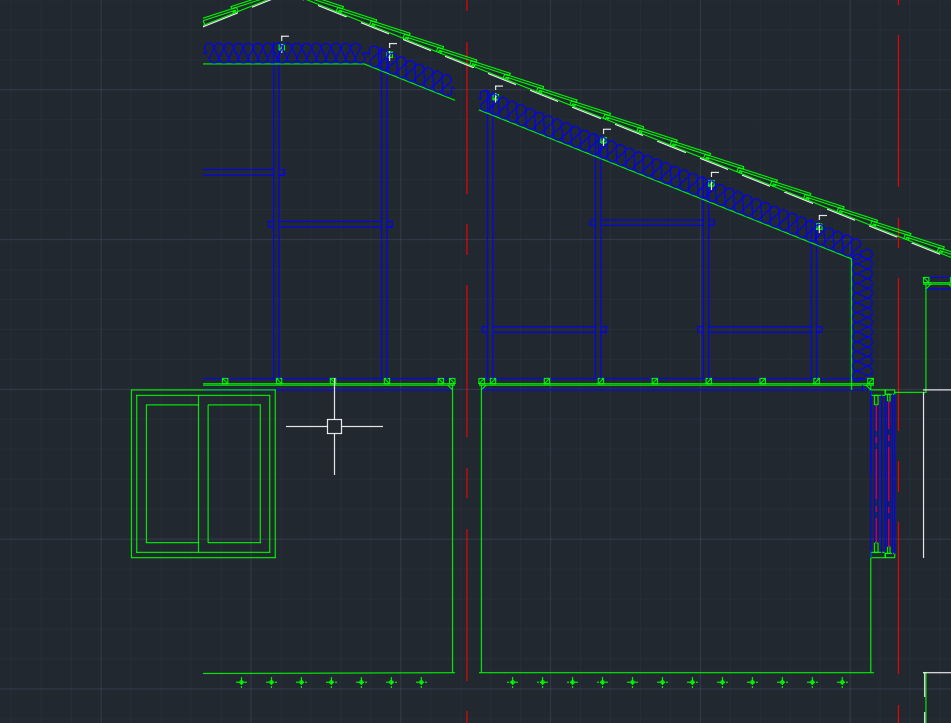

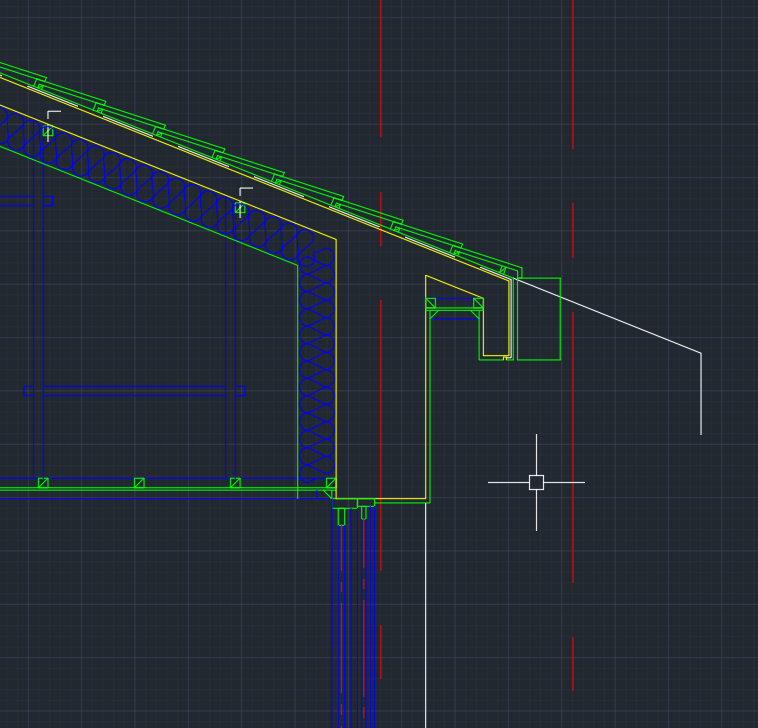

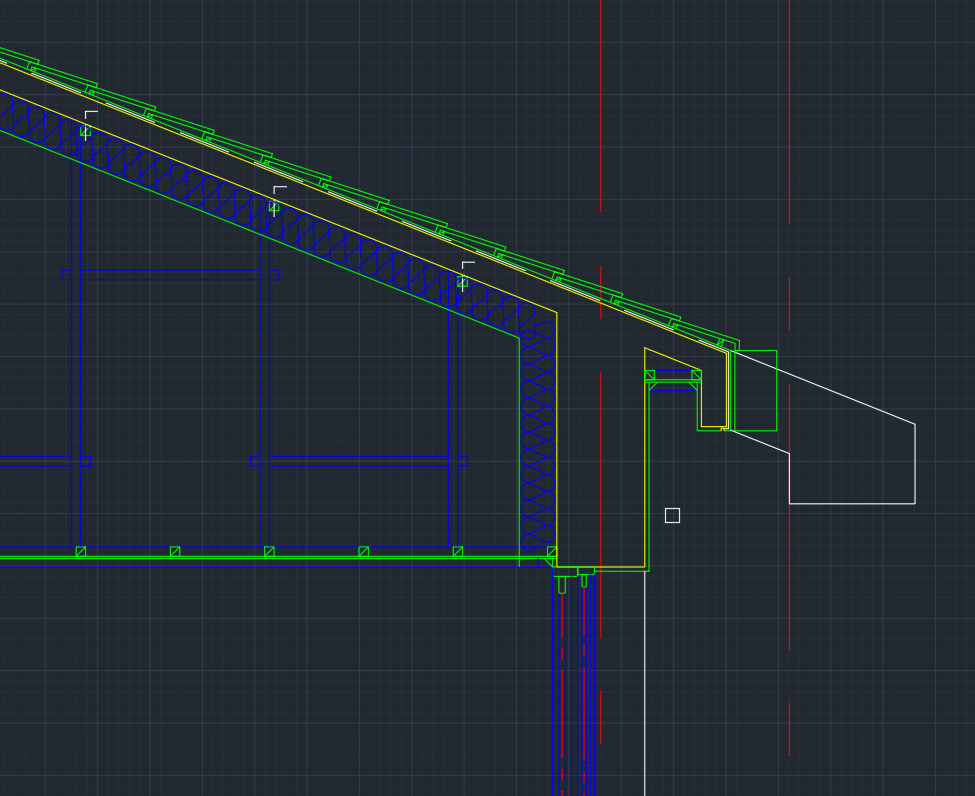

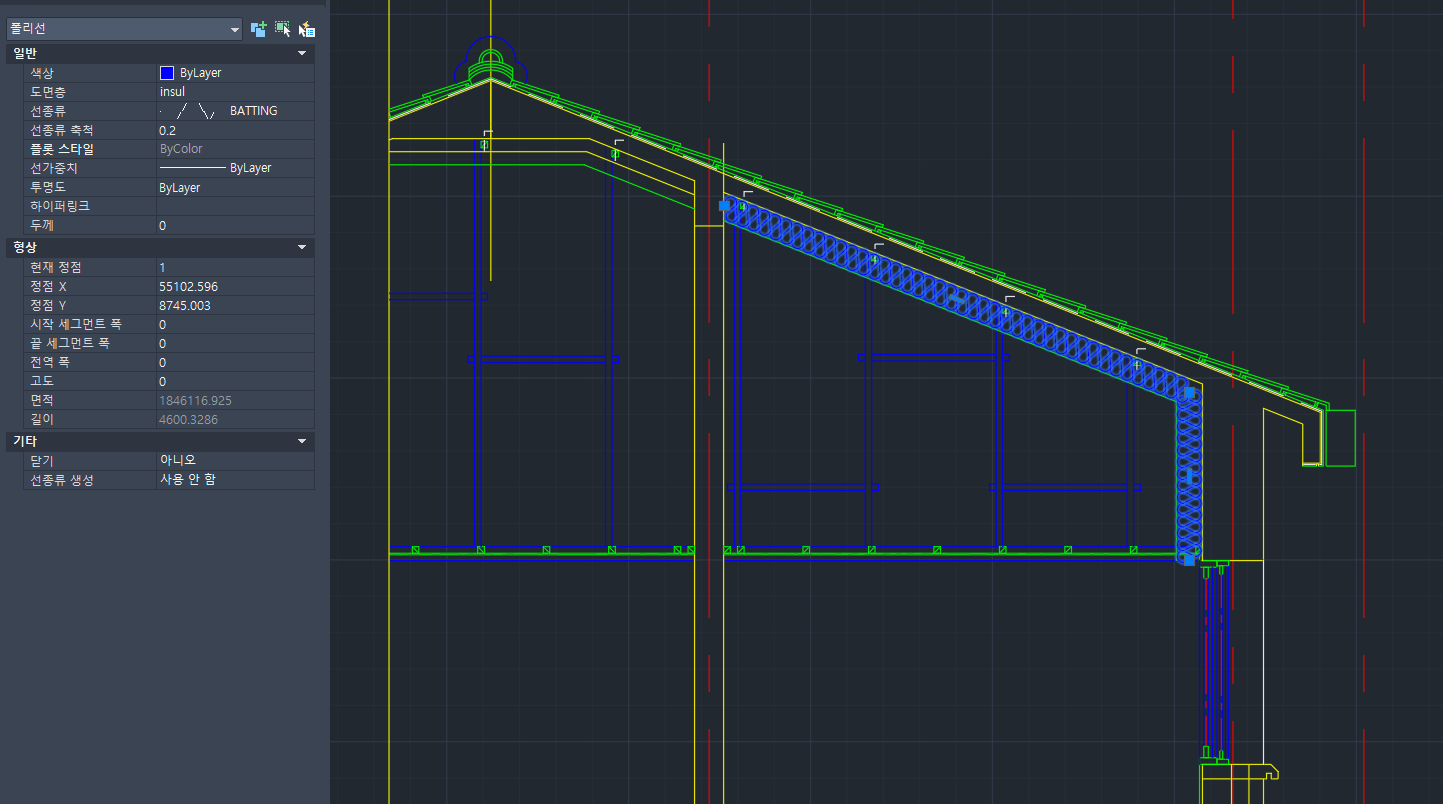

단열재



join



180, 안으로 90 offset



위의 값을 보면, 가운데 선을 단열재 선으로 바꿔주고, 선은 batting선, 축척은 0.2로 하게되면 딱 들어맞는다.

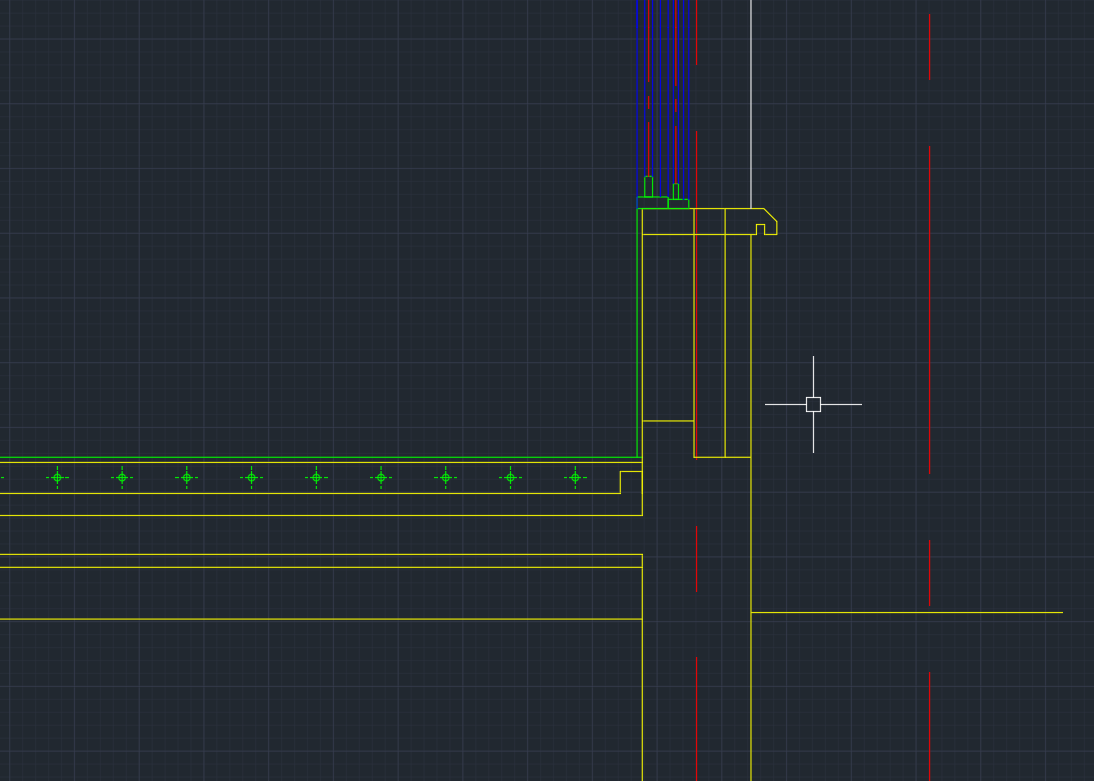

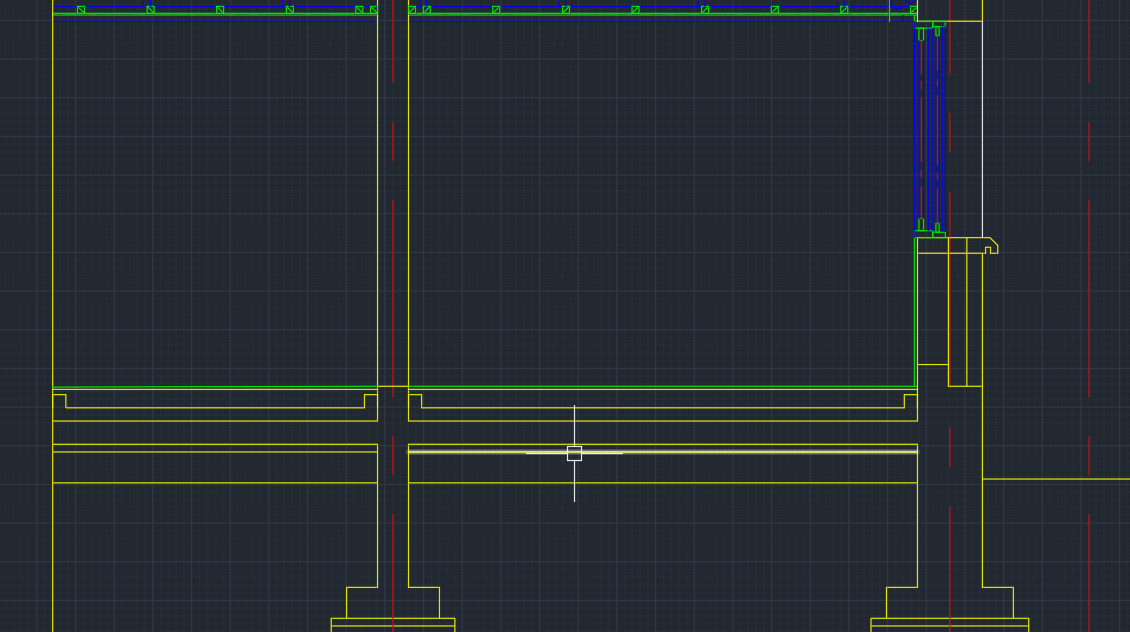

단열재 (바닥)

바닥 단열재의 끝부분에 85*85만큼 올려준다.

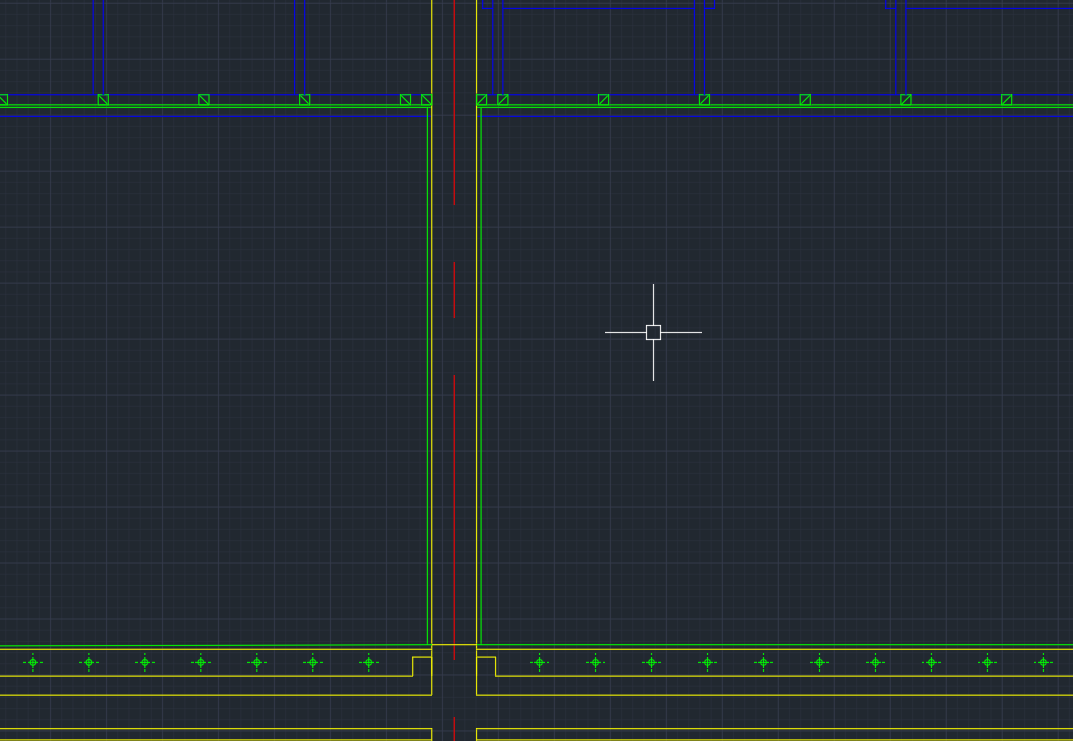

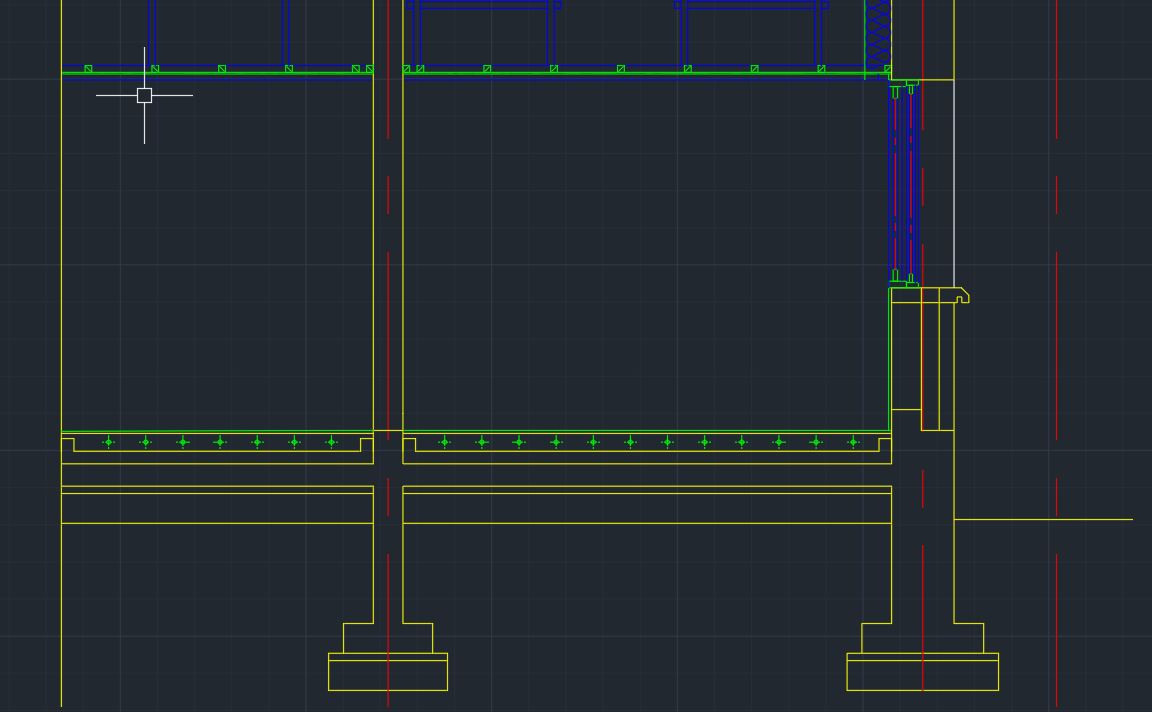

온수파이프

온수 파이프는 잘린 면이니 초록으로 표현.

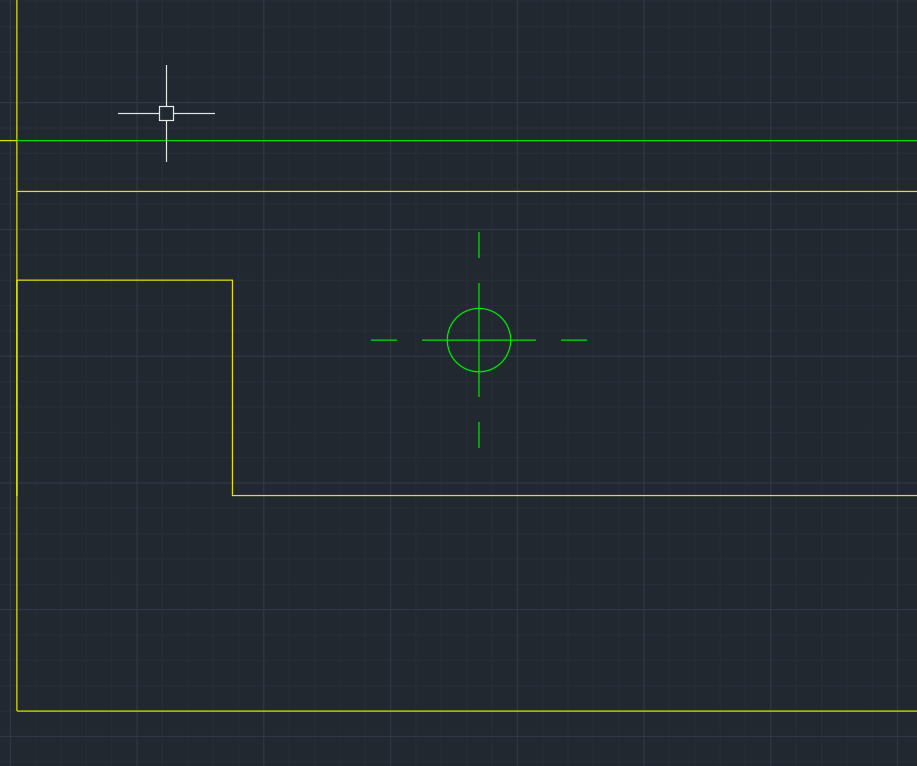

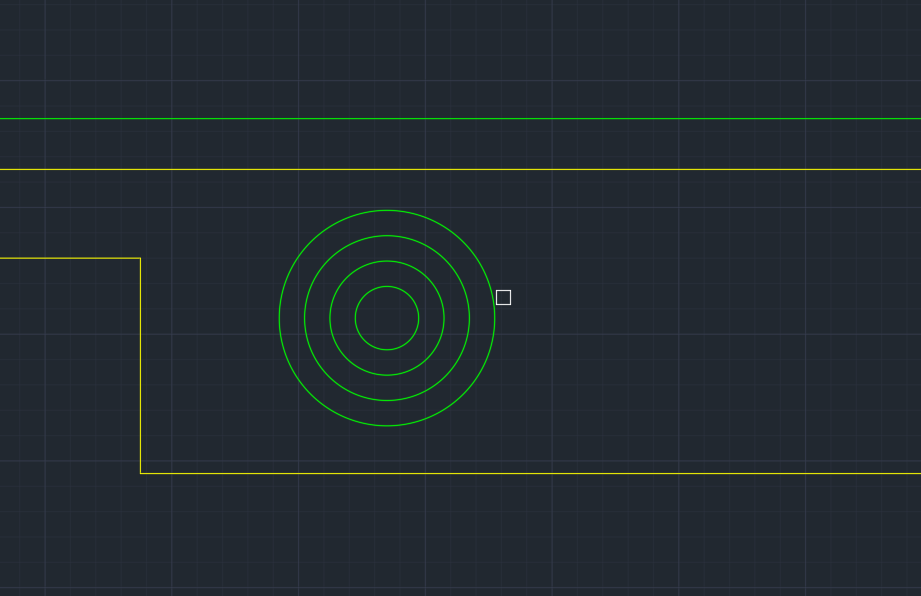

반지름12.5인 원 만들고 바깥으로 10씩 3번 offset, 십자선 그어주고

trim 활용하여 우측과 같이



array 간격 250. 끝부분이 겹친다면 갯수를 1개 줄여주고, 필요시 위치조정(Ctrl누르고 방향키)

좌측도 mirror 사용해 넣어주고, explode 후 튀어나간 부분 삭제

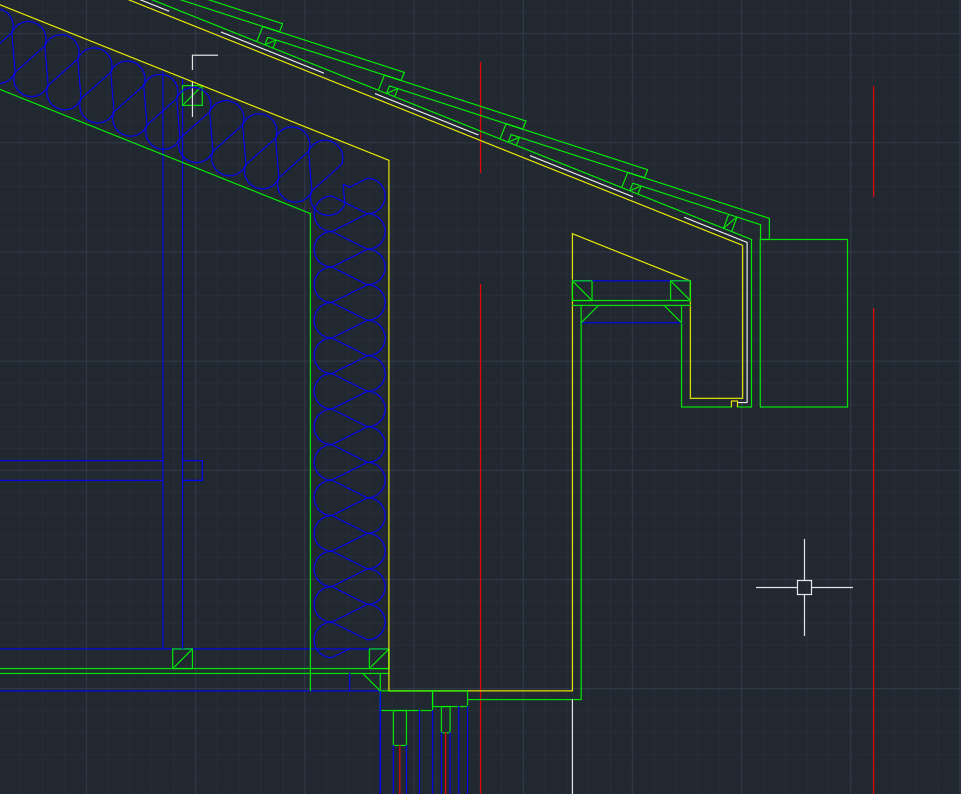

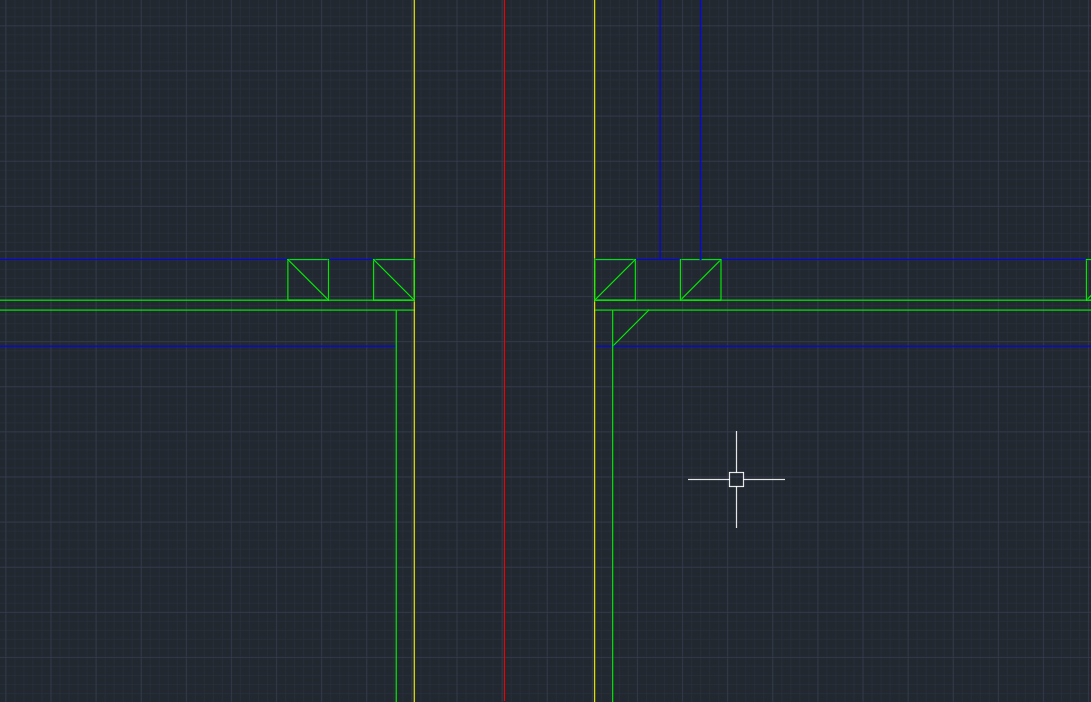

방 내부

단면은 시멘트 벽. 모르타르 마감 필요



좌측과 같이 반자돌림에서 trim.하여 끊어줌



우측처럼 만들어준다. 모르타르선을 바깥으로 40offset, 대각선을 그리고 선은 지워준다.

나머지 반자에도 붙여넣어준다.



반자를 복사하여, 우측 끝의 지붕에 붙여주고 마감해준다.

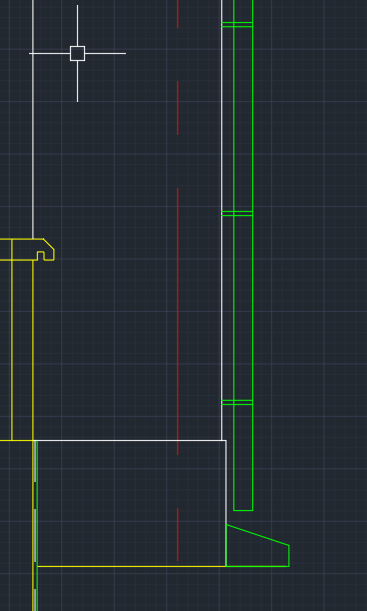

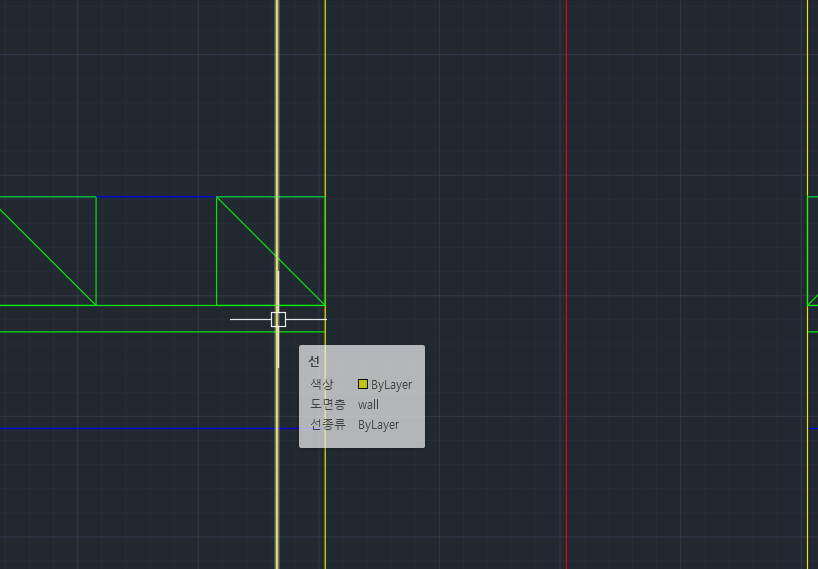

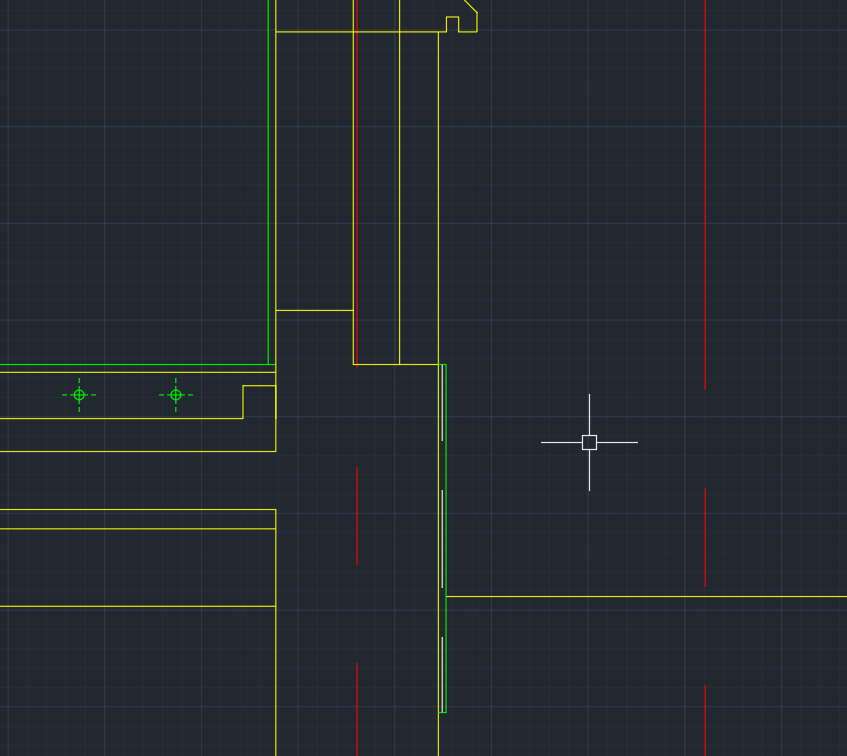

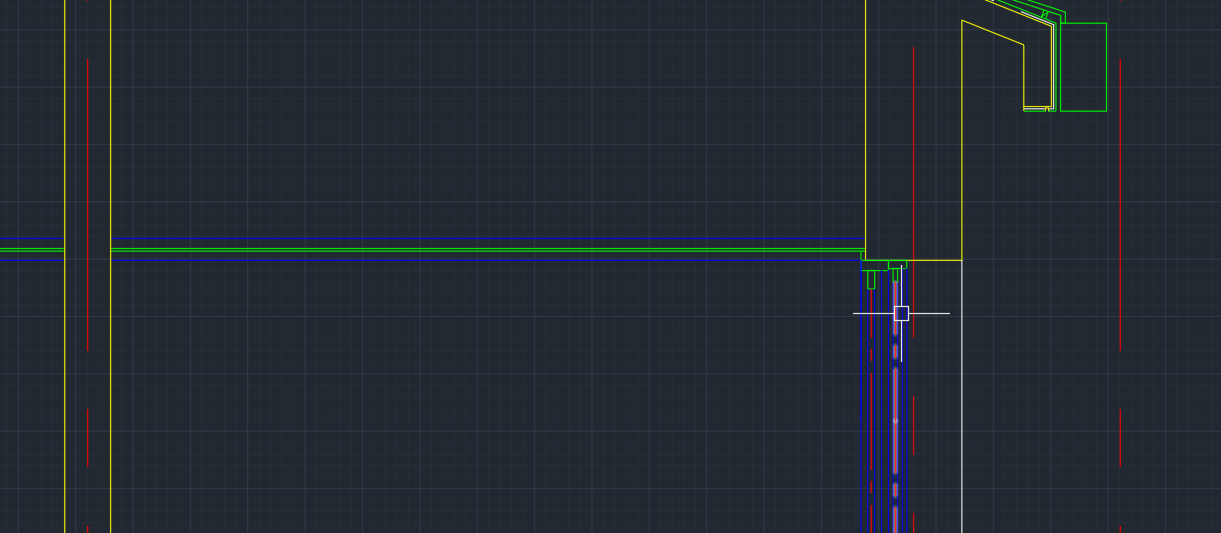

외벽마감



현관쪽에 철근 콘크리트 부분 모르타르 마감과, 방수마감을 표현해준다.

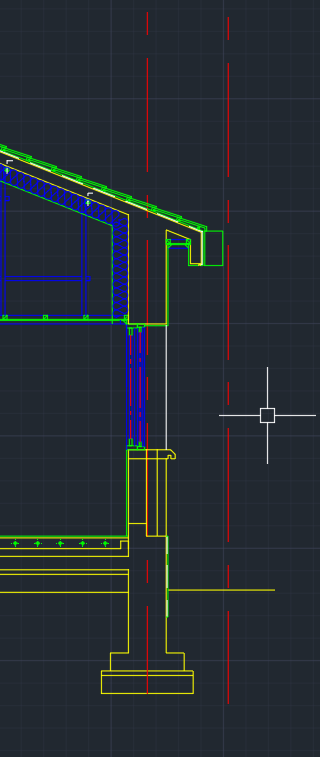

입면 표현하기

지붕 경사를 만들때 썼던 중심선을 지금 입면을 표현하기위해 활용





extend하여 하나로 잡히는 선을 breakatpoint 사용하여 나눠주고, extend된 부분은 흰색으로.





선원통?배관?

두께만 90이 되도록, 나머지는 임의로 그려준다.





낙수받이&홈통걸이쇠





창문(주로 1200 단위로 떨어짐)

의외로 창문단면은 쉬웠음.

가로와 세로 길이를 알고, 창틀, 창문의 두께 수치를 알면 금방 그려졌다.

창문은 통상적으로 오른쪽 창이 앞으로 오기에 반영해준다.







라운드벽 표시



















구조를 모르니 따라하기에 급급한 수준이다. 건물의 구조부터 다시 봐야겠다.

캐드에서 느낀점은,

여러가지 명령어를  화려하게 쓰기보다 기존에 작성한 선을 잘 활용하여.

공간을 입체적으로 이해하는 능력이 필요.

(시험에 대해. 실무에 대해.)
